Описание

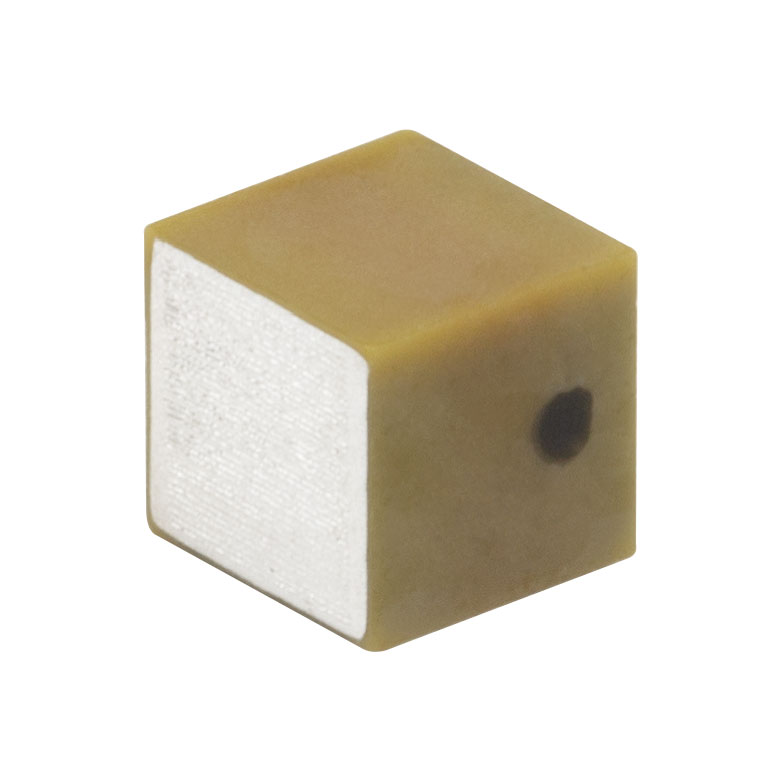

Миниатюрный пьезоэлектрический элемент PA1CE преобразует приложенное электрическое напряжение в контролируемое механическое смещение. Кубический корпус имеет размеры 2,0 × 2,0 × 2,0 мм, что позволяет интегрировать исполнительный элемент в компактные оптомеханические, микропозиционирующие и измерительные устройства. При напряжении до 45 В номинальное свободное перемещение достигает 2,0 мкм.
Электроды поставляются без защитного покрытия, поэтому электрическое подключение выполняется непосредственно к предусмотренным контактным поверхностям. Открытое исполнение упрощает интеграцию в пользовательские конструкции, но требует аккуратного обращения и защиты от влаги, загрязнений и короткого замыкания. Пьезокерамика чувствительна к растягивающим и боковым нагрузкам, поэтому привод должен работать преимущественно на сжатие.
Элемент подходит для тонкой настройки зеркал, линз, волокон и микромеханических деталей. Фактическое смещение зависит от напряжения, нагрузки, температуры и условий предварительного натяга. Для точного позиционирования может потребоваться датчик обратной связи, поскольку пьезоматериалы имеют гистерезис и ползучесть. Управление выполняется специализированным низковольтным пьезоконтроллером.
Характеристики
- Тип: миниатюрный пьезоэлектрический исполнительный элемент.
- Размеры: 2,0 × 2,0 × 2,0 мм.
- Максимальное рабочее напряжение: 45 В.
- Номинальное свободное смещение: 2,0 мкм.
- Электроды: без защитного покрытия.
- Рабочее направление нагрузки: преимущественно сжатие.
- Управление: совместимый пьезоэлектрический контроллер.
- Назначение: прецизионное микропозиционирование.
Отрасли применения
- Юстировка оптических компонентов.
- Интерферометрия.
- Волоконная оптика.
- Микромеханические приводы.
- Сканирующие измерительные системы.
- Научное приборостроение.
