Описание
Компактный пьезокерамический чип с проводами предназначен для встраиваемых микронастройки и возбуждения малых перемещений. Кубическая геометрия с гранью около двух миллиметров подходит для ограниченного пространства. Сам элемент не содержит опорной механики, датчика координаты или схемы стабилизации напряжения: все это относится к проектируемому узлу.

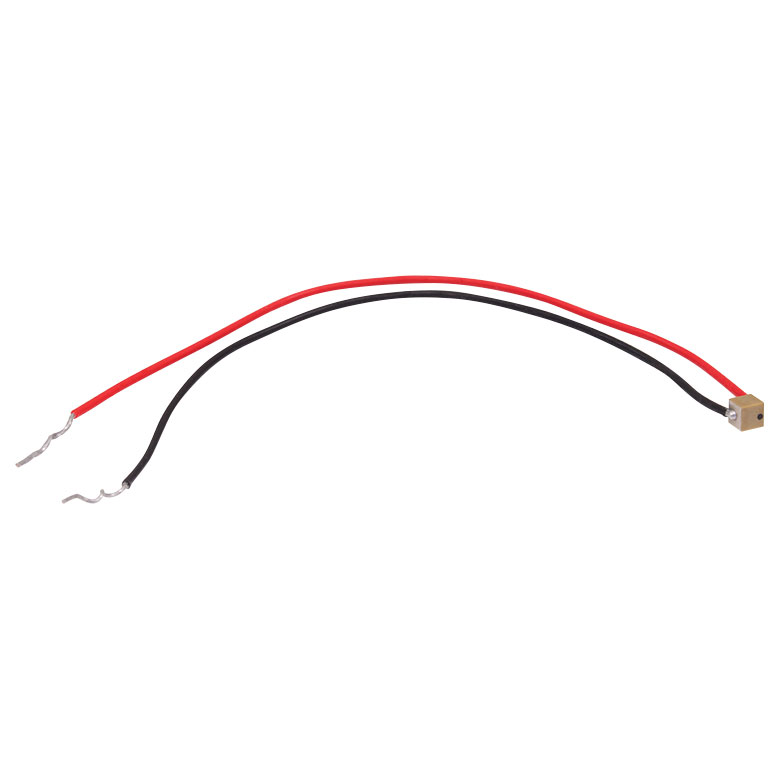

PA4CEW рассчитан на управляющее напряжение до 150 В; номинальный свободный ход составляет 2,0 мкм. Геометрия: 2,0 × 2,0 × 2,0 мм.
Для подключения PA4CEW предусмотрены заводские провода длиной 75 мм. Полярность и направление расширения определяют по маркировке элемента.
Для PA4CEW существенна разгрузка коротких выводов и механическая стабильность контакта с перемещаемой деталью. Малый размер не исключает заметного влияния клеевого слоя и крепления на динамику. Масса нагрузки способна снизить резонансную частоту сборки, поэтому частотные свойства свободного чипа не переносят на механизм без проверки.
В открытом контуре PA4CEW проявляет характерные для пьезокерамики гистерезис и ползучесть.
При монтаже PA4CEW исключают растягивающие, изгибные и ударные нагрузки, не предусмотренные документацией.
В миниатюрном узле с двухмиллиметровым чипом тепловое расширение держателя может стать сопоставимым с полезной микроподстройкой. Поэтому длительные опыты проводят после установления температурных условий и контролируют дрейф внешних деталей. Электрическая стабильность драйвера важна, но сама по себе не устраняет изменение геометрии опоры.
Характеристики
- Артикул: PA4CEW.
- Тип: многослойный пьезокерамический элемент для встраивания.
- Максимальное управляющее напряжение: 150 В.
- Номинальный свободный ход: 2,0 мкм.
- Размеры: 2,0 × 2,0 × 2,0 мм.
- Электрическое исполнение: заводские выводы 75 мм.
- Рабочее перемещение: осевое, по заводской ориентации.
- Датчик положения и силовой драйвер не встроены в чип.
- Допустимые нагрузки и динамика проверяются по паспорту и полной сборке.
Отрасли применения
- Точная оптомеханика: микронастройка положения небольшого компонента с помощью PA4CEW.
- Исследовательские приборы: создание встраиваемого исполнительного узла с ходом порядка 2,0 мкм без нагрузки.
- Оптические резонаторы и интерферометры: малая коррекция геометрии при отдельно спроектированных механике, управлении и обратной связи.
