Описание

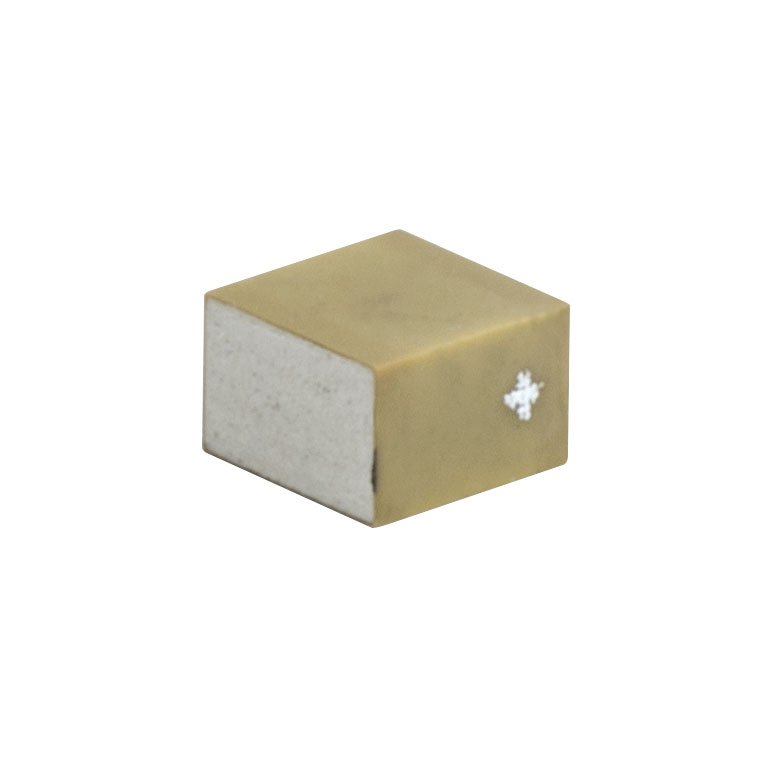

Пьезоэлектрический чип PA2JE производства Thorlabs представляет собой многослойный (стековый) пьезоэлемент размером 3,0 × 3,0 × 2,0 мм, развивающий линейное смещение 2,0 мкм при подаче управляющего напряжения до 75 В. Электроды элемента выполнены без защитного покрытия (bare electrodes), что предполагает самостоятельную интеграцию заказчиком в собственный механический узел, включая подведение проводников и, при необходимости, электрическую изоляцию и герметизацию.
Пьезоэлектрические приводы такого типа обеспечивают субнанометровое разрешение перемещения, высокое быстродействие (полоса пропускания вплоть до килогерцового диапазона) и отсутствие механического люфта, что принципиально отличает их от винтовых и моторизированных приводов с редуктором, но ограничивает рабочий ход единицами микрон.
Элемент применяется как самостоятельный привод малых смещений либо в составе более сложных пьезоприводных узлов — юстировочных платформ, систем активной стабилизации оптических элементов, приводов для сканирующих зондовых микроскопов и адаптивной оптики.
Характеристики
- Артикул: PA2JE; производитель: Thorlabs
- Тип: пьезоэлектрический чип (многослойный стек), без оправы
- Максимальное управляющее напряжение: 75 В
- Максимальное смещение: 2,0 мкм
- Габариты: 3,0 × 3,0 × 2,0 мм
- Электроды: без покрытия (bare electrodes)
Отрасли применения
- Прецизионное позиционирование в научном приборостроении
- Активная стабилизация оптических элементов и резонаторов
- Сканирующая зондовая микроскопия и адаптивная оптика
- ОКР и разработка специализированных пьезоприводных узлов
