Поставщик
|
Thorlabs |
|
Артикул
|
SR3-P4 |
|
Высота
|
76.2 |
|
Диаметр стержня
|
1/6" |
|
Особенности стержней
|
наборы стержней |
|
Применение стержней
|
для каркасных систем |
|
Размер системы
|
16 мм |
|
Особенности
|
наборы стержней |
Описание

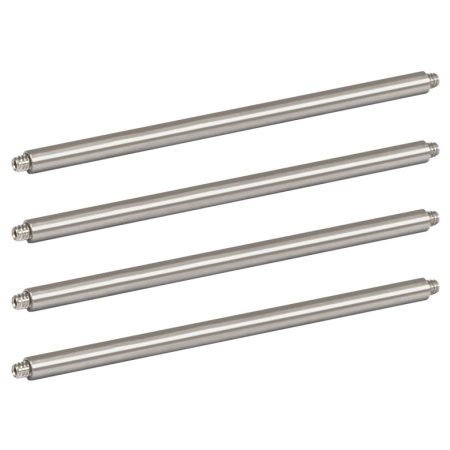

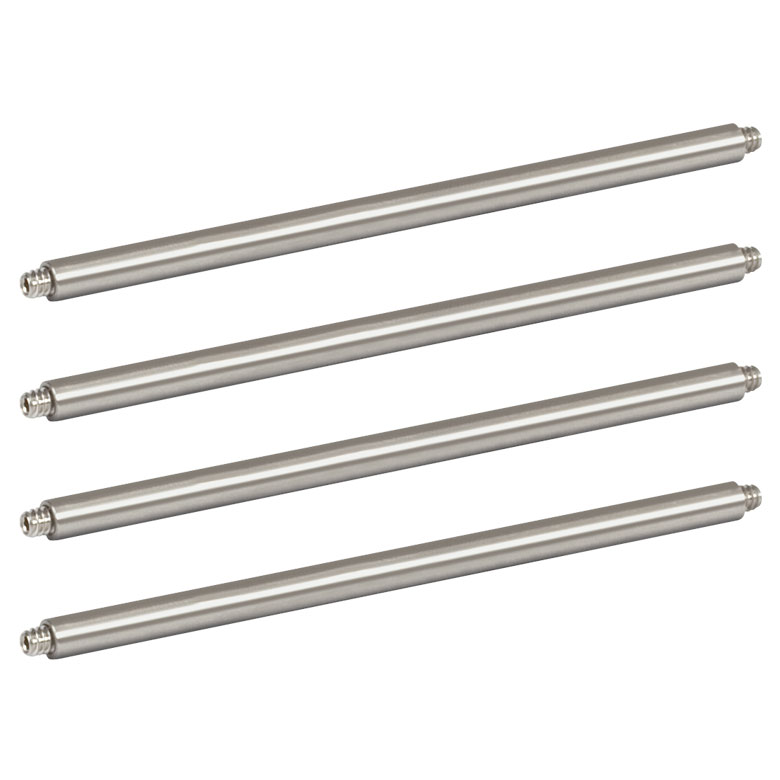

Миниатюрный каркасный стержень диаметром 4 мм SR3-P4 предназначен для: длина 3", поставка 4 шт.. Диаметр 4 мм соответствует компактным системам, а не полноразмерным стержням 6 мм; длинные элементы требуют проверки прогиба и устойчивости компоновки.
Этот стержень длиной 3" предназначен для задания фиксированного расстояния между каркасными деталями. Диаметр 4 мм позволяет использовать его в компактной клеточной сборке, но не в посадках для стержней диаметром 6 мм.
Комплектность составляет четыре стержня. При построении квадратной каркасной рамы одинаковая длина стержней на всех позициях помогает сохранить параллельность установочных плоскостей.
На концах каркасных стержней находятся сопрягаемые поверхности для фиксации в посадочных отверстиях каркасных пластин. Перед затяжкой винтов требуется совместить стержень с осью посадки без бокового усилия.
Длина стержней определяет доступное пространство для диафрагм, линзовых тубусов и держателей. Короткие элементы подходят для плотных сборок; более длинные дают место дополнительным компонентам, но повышают чувствительность к механической нагрузке.
Для SR3-P4 главная геометрическая характеристика наряду с длиной — постоянный диаметр 4 мм. При проектировании необходимо оставлять запас на толщину пластин и корпуса устанавливаемых оптических элементов.
После сборки проверяют, что крепёжные винты не смещают каркасные стержни относительно друг друга. Если длинная конструкция испытывает вибрацию, её жёсткость оценивают по всей схеме крепления, а не по одному стержню.
При заказе и интеграции SR3-P4 важно сопоставить артикул с чертежом сопрягаемых деталей. Размеры, которые не приведены в исходных данных, нельзя определять по внешнему сходству с другими модификациями семейства.
Для SR3-P4 следует заранее предусмотреть технологический доступ при сборке и обслуживании. Если компонент скрыт другими элементами прибора, демонтаж соседних деталей может потребоваться даже для простой корректировки положения.
Эксплуатационные ограничения, такие как максимально допустимая нагрузка, сопротивление внешним воздействиям или допустимая температура, должны подтверждаться паспортом конкретного изделия. Без этих данных не следует назначать изделие несущим элементом ответственной системы.
Характеристики
- Артикул: SR3-P4
- Тип и назначение: миниатюрный каркасный стержень диаметром 4 мм
- Основная характеристика: длина 3", поставка 4 шт.
- Исходная спецификация: Набор стержней для каркасных систем, длина: 3", диаметр: 4 мм, 4 шт.
- Конструктивная особенность: диаметр 4 мм соответствует компактным системам, а не полноразмерным стержням 6 мм; длинные элементы требуют проверки прогиба и устойчивости компоновки
- Номинальный диаметр стержня: 4 мм
- Совместимость: компактные каркасные механизмы
Отрасли применения
- Каркасная оптомеханика малого формата и лабораторная микроскопия
- Компактные оптоволоконные интерфейсы с фиксированными межплоскостными расстояниями
- Сборка держателей диафрагм, линз и фильтров на общей механической оси
- Исследовательские приборы, в которых важны повторяемая геометрия и доступ к юстировке
