Поставщик
|
Thorlabs |
|
Артикул
|
TR75/M-P5 |
|
Резьба
|
M6 |
|
Высота
|
75 |
|
Диаметр стержня
|
1/2" |
|
Резьбовое отверстие стержней
|
M6 |
|
Особенности стержней
|
с метрической резьбой |
|
Применение стержней
|
для держателей оптики |
|
Материал
|
сталь |
|
Особенности
|
с метрической резьбой |
|
Крепление
|
M4, M6 |
Описание

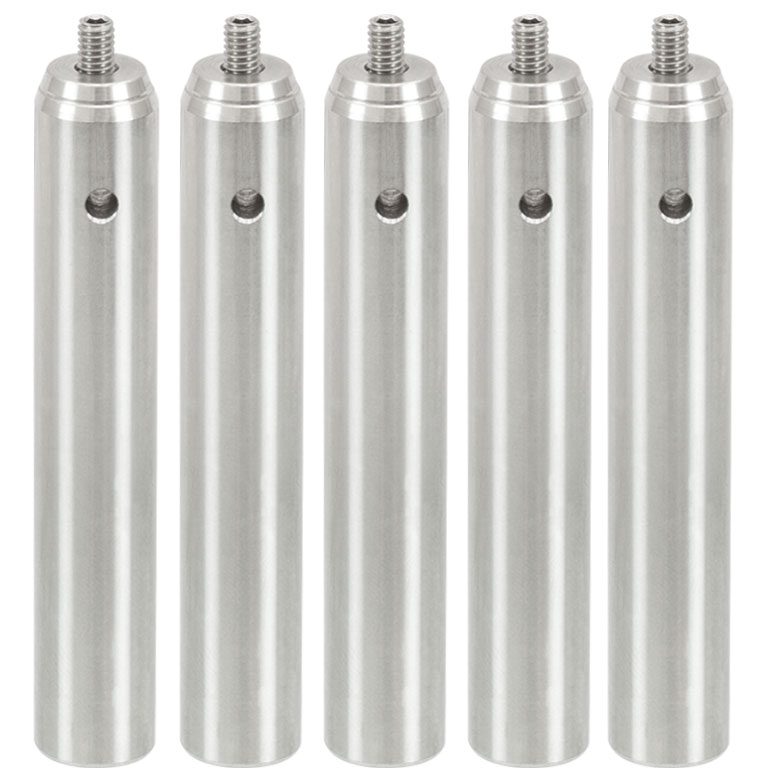

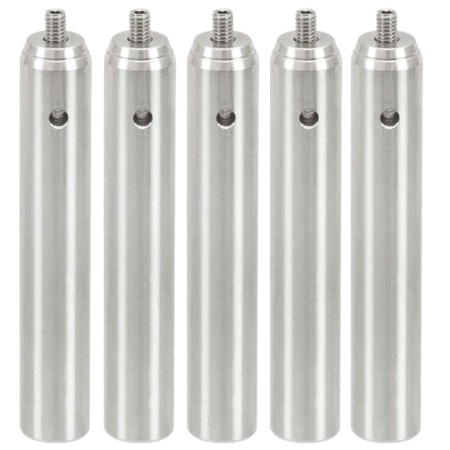

TR75/M-P5 — стойка Thorlabs для крепления держателей оптики и других совместимых деталей. Наружный диаметр — 12,7 мм, номинальная длина корпуса — 75 мм, материал — нержавеющая сталь. Стойка входит в состав оптомеханической сборки: она не содержит оптики, привода или механизма точной подачи.
В упаковке пять стоек длиной 75 мм. Их удобно использовать на нескольких однотипных оптических позициях или как запас для обслуживания. Номинальное совпадение длины не заменяет окончательную юстировку: при перестановке с одной позиции на другую могут различаться глубина посадки, основание и высота самой оправы.
Верхнее сопряжение использует съемный винт M4, нижнее — резьбовое отверстие M6. Эти присоединительные размеры относятся к разным концам стержня. Винт перед затяжкой проверяют по шагу и рабочей длине. Упор в дно отверстия может помешать детали плотно сесть даже тогда, когда при вращении уже ощущается сопротивление.
Номинальная длина корпуса не равна высоте установленной оптической оси. Для ее расчета учитывают геометрию основания, положение стойки в зажиме и расстояние от монтажной плоскости оправы до центра оптического элемента. Если узел должен совпасть по высоте с соседним, необходимую отметку проверяют на собранной установке.
До затяжки выбирают положение, в котором зажим удерживает прямой участок стойки, а винты и инструменты доступны. Вынос оправы и натяжение кабеля создают боковую нагрузку, поэтому проводку разгружают на неподвижной опоре. Стойку не используют как рычаг для устранения перекоса сопряженных деталей.
После фиксации проверяют, не изменились ли высота и наклон при затяжке. Для воспроизводимой перестановки записывают артикул, высоту основания и положение зажима. Если положение луча критично, процедуру заканчивают измерением или юстировкой, а не сравнением только номинальных размеров крепежных деталей.
Характеристики
- Артикул: TR75/M-P5.
- Материал: нержавеющая сталь.
- Диаметр: 12,7 мм. Длина корпуса: 75 мм.
- Верхний винт: M4; нижнее резьбовое отверстие: M6.
- Количество: 5 шт.
Отрасли применения
- Оптомеханика: крепление совместимых оправ и держателей.
- Лабораторная фотоника: организация высоты компонентов над монтажной поверхностью.
- Приборостроение: сборка и обслуживание модульных оптических стендов.
