Описание

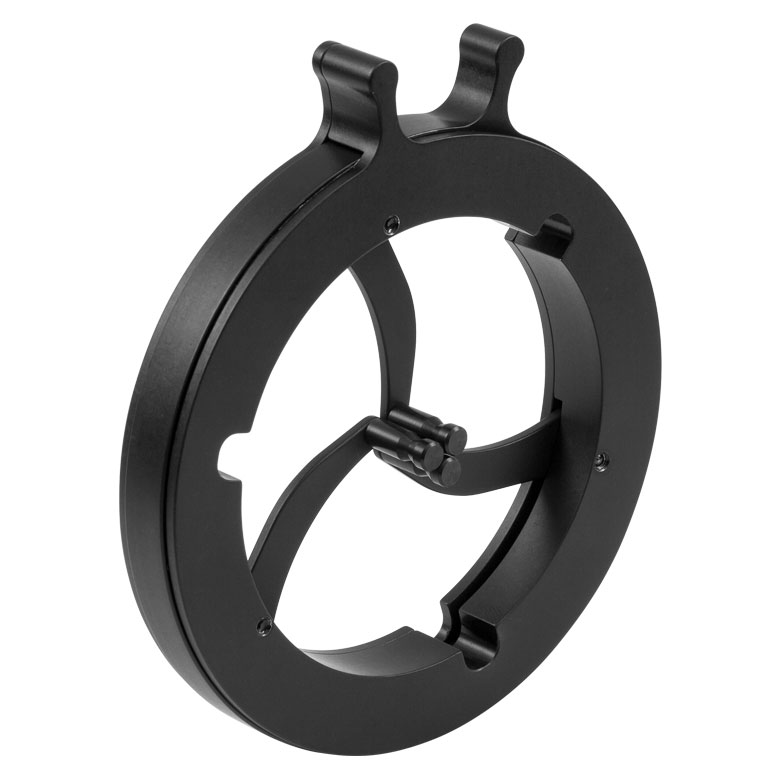

Самоцентрирующийся держатель SCL04 рассчитан на круглые оптические элементы диаметром от 3,8 до 76,2 мм. Три подпружиненных контактных пальца одновременно охватывают кромку линзы или фильтра и удерживают её возле геометрического центра захвата. Это упрощает смену элементов разного диаметра без подбора индивидуальной оправы.
В модификации SCL04 предусмотрено крепление 8-32. При установке на стойку следует учитывать положение резьбового отверстия и высоту центра оптического элемента.
Механизм действует на внешнюю окружность компонента. При работе с тонкими, хрупкими или чувствительными покрытиями деталями усилие контакта проверяют особо внимательно: зажим должен удерживать изделие, не повреждая кромку и не прогибая подложку.
При настройке оптической схемы полезно отдельно проверить рабочий просвет и механический контур: крепёжные детали могут не перекрывать центральную ось, но создавать помехи для расходящегося пучка или оптики с большим диаметром.
При повторной установке компонента следует зафиксировать исходную координату и ориентацию, чтобы отличить изменения самого прибора от изменений геометрии эксперимента. Такая проверка особенно полезна при последовательном сравнении разных образцов.
Для оценки совместимости важно учитывать не только номинальный посадочный размер, но и соседние устройства, их крепёж, кабели и доступность регулировочных элементов после окончательной сборки.
Верхний допустимый диаметр 76,2 мм важен при подборе крупных линз и дисковых фильтров. При переходе к меньшему диаметру положение центра остаётся близким к исходному, но точность оптического совмещения зависит также от круглости кромки и геометрии самой оптики.
Характеристики
- Диапазон диаметров оптики: 3,8–76,2 мм
- Крепление: резьба 8-32
- Каркасная совместимость: монтаж на отдельном оптическом стержне
- Фиксация: три подпружиненных контактных захвата
- Назначение: самоустановка центра круглой оптики при изменении диаметра
Отрасли применения
- Перестраиваемые линзовые сборки с частой сменой апертуры
- Оптические стенды сравнения линз разного диаметра
- Держатели фильтров и диафрагм в исследовательской фотонике
- Промежуточные оптические узлы с требованием быстрого центрирования
