Описание

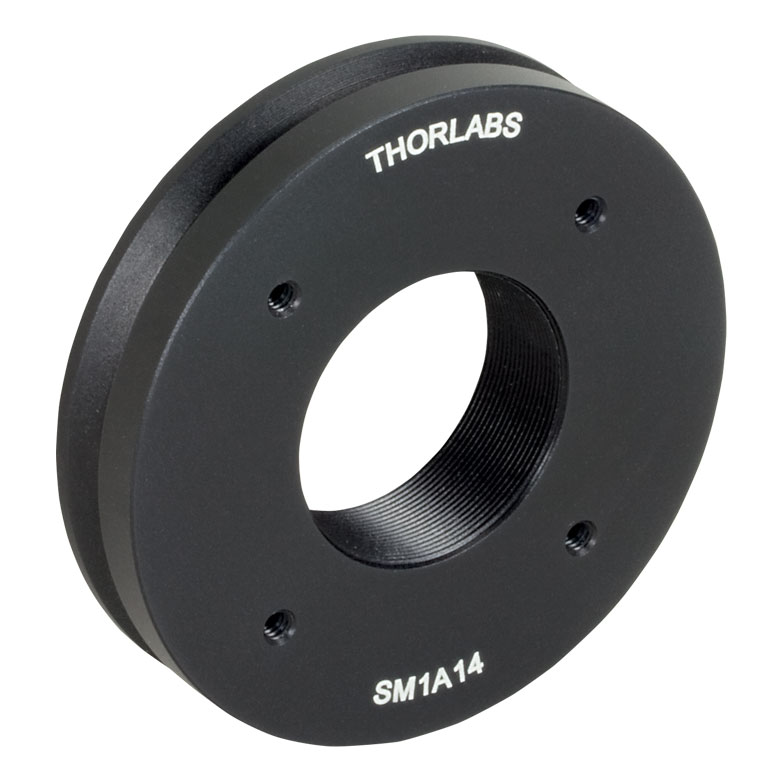

SM1A14 — механический оптический адаптер для согласования соединений адаптер для крепления систем освещения к микроскопам olympus bx или ix, внутренняя резьба sm1, адаптирован для интеграции в каркасную систему (30 мм). Он предназначен для непосредственного сопряжения компонентов, которые используют разные посадочные стандарты, без изготовления индивидуальной переходной детали. При выборе адаптера необходимо учитывать не только номинальный диаметр, но и направление резьбы: наружное соединение входит во внутреннее и наоборот.
Эта модификация служит связующим интерфейсом между соответствующим портом микроскопа и резьбовой оптомеханикой SM1. Совместимость ограничена указанными в исходной карточке микроскопами и конструкцией их порта. Каркасный формат с шагом 30 мм нужен для установки оптических элементов на общую механическую ось: например, источника освещения, диафрагмы, тубуса или детектора. Перед применением следует проверить оптическое сопряжение, направление распространения света и доступное рабочее расстояние.
При монтаже важно сохранить проходное отверстие достаточным для числовой апертуры и угла поля исходной оптической системы. Слишком длинные резьбовые части могут упереться в внутренний бортик или соседнее стопорное кольцо; поэтому заранее проверяют глубину ввинчивания и рабочее расстояние. Если переходник используется с объективом микроскопа, нагрузку нельзя передавать на стеклянные элементы или подвижные части объектива.
Наружный и внутренний интерфейсы SM1A14 нельзя переставить местами, даже если размеры сочленяемых корпусов визуально близки. При выборе ответных деталей нужно сопоставлять обозначения резьбы на обеих сторонах и проверять, не перекрывает ли внутренний торец механический ход фокусирующего элемента.
В оптоволоконных системах важно учитывать геометрию сопряжения источника с коллиматором: резьбовое крепление само по себе не гарантирует максимальной эффективности ввода света в волокно. Измерение мощности на выходе помогает выявить перекосы и потери при неправильной установке оптического узла.
Характеристики
- Артикул: SM1A14
- Назначение: Адаптер для крепления систем освещения к микроскопам Olympus BX или IX, внутренняя резьба SM1, адаптирован для интеграции в каркасную систему (30 мм)
- Тип изделия: механический резьбовой адаптер без оптической силы
- Исходное товарное обозначение: Адаптер для крепления систем освещения к микроскопам Olympus BX или IX, внутренняя резьба SM1, адаптирован для интеграции в каркасную систему (30 мм)
- Монтажный интерфейс и совместимость проверяются по обозначению резьбы и ответной детали
Отрасли применения
- Присоединение объективов и камер с разными стандартами резьбы
- Сборка микроскопных каналов освещения и визуализации
- Интеграция резьбовых тубусов и фильтровых оправ в измерительные стенды
- Переоборудование оптических портов без механической переделки штатных компонентов
