Описание

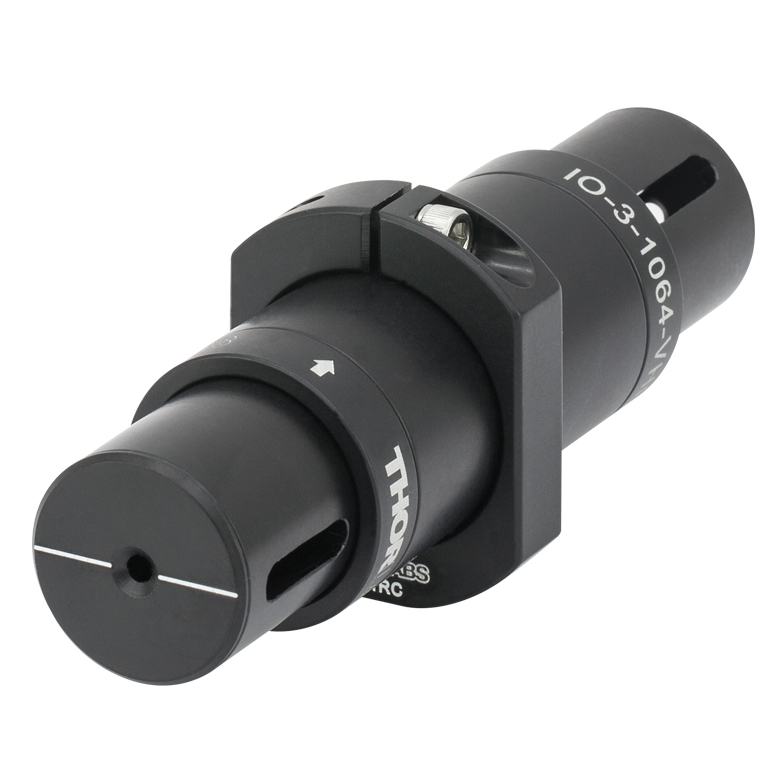

Оптический изолятор IO-3-1064-VHP пропускает излучение только в одном направлении и подавляет свет, идущий в обратную сторону. По каталогу это оптический изолятор, центральная длина волны 1064 нм, макс. диаметр пучка Ø2.7 мм, макс. мощность излучения: 30 Вт (сумма прямого и обратного направлений). Он защищает лазер и усилительные каскады от обратных отражений, которые вызывают нестабильность, шум и даже необратимые повреждения активной среды.
Принцип действия основан на эффекте Фарадея: магнитооптический кристалл, помещённый в сильное магнитное поле, поворачивает плоскость поляризации на 45°, а входной и выходной поляризаторы ориентированы так, что прямой свет проходит, а обратный гасится. Центральная длина волны или рабочий диапазон (1064 нм) определяет область, где достигается максимальная изоляция; вне неё подавление обратного излучения снижается.
Максимально допустимая мощность 30 Вт задаёт предел по тепловой нагрузке на оптические элементы. Исполнение для пучков в свободном пространстве: для свободных пучков важен диаметр апертуры, а для волоконных моделей — тип волокна и разъёмы, поэтому выбирайте изолятор по сочетанию длины волны, мощности и способа подключения.
Устанавливайте изолятор строго по маркировке направления пропускания и защищайте его от сильных внешних магнитных полей и перегрева. Изолятор из двух вентилей даёт более высокую степень подавления обратного излучения, чем одинарный.
Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.
В процессе эксплуатации периодически проверяйте затяжку крепежа и состояние рабочих поверхностей. При работе с оптическим излучением соблюдайте меры лазерной безопасности: используйте защитные очки, ограждения и ловушки пучка, не допускайте случайных отражений.
При подборе изделия IO-3-1064-VHP учитывайте условия эксплуатации — рабочий диапазон, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы.
Характеристики
- Артикул: IO-3-1064-VHP
- Производитель: Thorlabs
- Тип изделия: Оптический изолятор
- Центральная длина волны 1064 нм
- Макс. диаметр пучка Ø2.7 мм
- Макс. мощность излучения: 30 Вт (сумма прямого и обратного направлений)
Отрасли применения
- Лазерная физика: защита лазеров и усилителей от обратных отражений.
- Телекоммуникации: стабилизация источников и оптических усилителей.
- Волоконные лазеры и усилители: изоляция ступеней усиления.
- Метрология и интерферометрия: подавление паразитной обратной связи.
- Научные лаборатории: эксперименты с чувствительными лазерными источниками.
