Описание

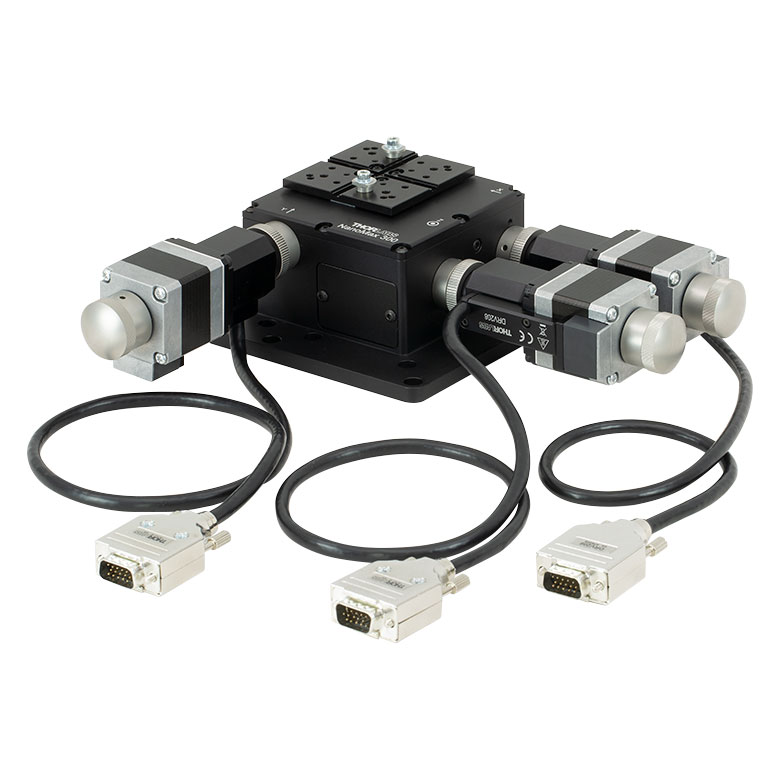

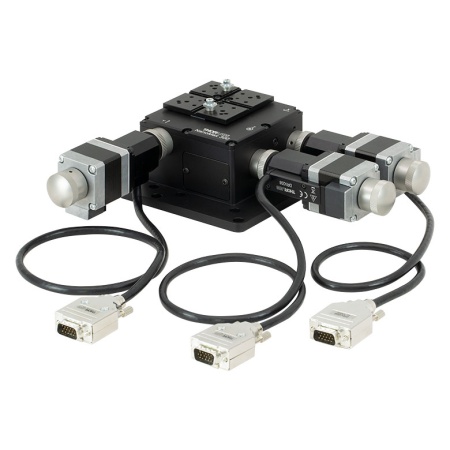

Трехосевая платформа со шаговыми приводами предназначена для дистанционного управления положением компонентов без встроенного пьезопозиционирования. Она подходит для автоматизированных оптических стендов, в которых основной диапазон движения важнее короткоходовой наноподстройки. Дюймовая монтажная версия использует модульные актуаторы, позволяя согласовать механическую часть с выбранной системой управления.
Рабочий ход с установленными DRV208 составляет 4 мм по каждой оси, а двунаправленная повторяемость моторной системы равна 5 мкм. Максимальная скорость указана как 5 мм/с, ускорение — 5 мм/с². Электрическое управление требует совместимого шагового контроллера; непосредственно к обычному источнику питания двигатели не подключают как готовый автономный узел.
Внутренних пьезоэлементов и тензометрического канала здесь нет. Поэтому настройку в пределах штатной комплектации выполняют моторными актуаторами, не приписывая системе 20-микрометровый пьезодиапазон. При необходимости более тонкого электрического регулирования выбирают иную конфигурацию с подтвержденными характеристиками.
Для MAX383 номинальная высота площадки составляет 62,5 мм, типовая высота оптической оси системы — 75 мм. Максимальная нагрузка равна 1 кг.
Механизм MAX383 использует параллельные упругие направляющие, обеспечивающие плавное движение с малым влиянием трения.
Для моторной части MAX383 подходят контроллеры BSC203 или MST602 согласно таблице изготовителя; в комплект входят три удлинительных кабеля PAA613.
Характеристики
- Артикул: MAX383.
- Координаты: три линейные оси X, Y, Z; параллельная флексурная механика.
- Основной ход платформы: 4 мм на ось.
- Внешние приводы: три шаговых актуатора DRV208.
- Внутренняя пьезосистема: отсутствует.
- Верхняя площадка: MMP1; резьбовые отверстия 4-40, 6-32 и 8-32.
- Номинальная высота площадки: 62,5 мм; оптической оси: 75 мм.
- Максимальная нагрузка: 1 кг; температурная стабильность серии: 1 мкм/°C.
- Моторная повторяемость: 5 мкм; скорость до 5 мм/с, ускорение до 5 мм/с².
Отрасли применения
- Волоконная фотоника: использование MAX383 для пространственного совмещения держателя волокна с фокусирующей оптикой, если выбранные принадлежности соответствуют площадке MMP1.
- Испытания интегральных оптических устройств: позиционирование небольших образцов и волноводов на MAX383, с учетом нагрузки, условий опирания и паразитных движений флексурной системы.
- Разработка лабораторных приборов: построение автоматизируемой подсистемы на MAX383; эффективность сопряжения зависит от источника, модового согласования и внешнего контроля сигнала.
