Описание

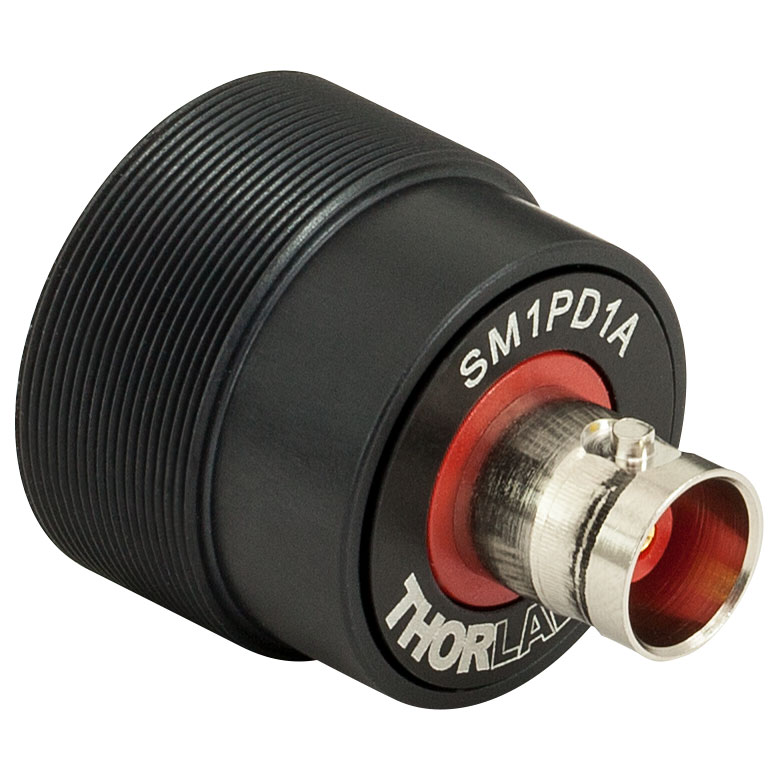

SM1PD1A — корпусированный кремниевый фотодиод с заземлённым катодом. Детектор устанавливают непосредственно на резьбовые узлы SM1. Выходной сигнал снимают с BNC-разъёма; схема типа A предполагает соединение катода с корпусом. Заявленный в CSV диапазон 350–1100 нм подлежит сверке с ревизией. Это конкретное исполнение используется в задачах: измерение изменений освещённости и синхронизация оптических экспериментов.
Кремниевый фотодиод создаёт ток под действием падающего света. Входящие в корпус оптические компоненты должны направлять излучение на чувствительную площадку без механического контакта с кристаллом. Для регистрации сигнала требуется внешняя электрическая схема, обеспечивающая преобразование фототока в измеряемое напряжение или ток. Уровень сигнала зависит от длины волны, освещённости и режима смещения.
При работе с интенсивным светом необходимо учитывать предельные токи и допустимую оптическую нагрузку из паспорта конкретного фотодиода. Без этих сведений не следует назначать произвольный безопасный порог мощности. Фотодиод не является самостоятельным калиброванным измерителем оптической мощности. Для количественных результатов требуются известная спектральная чувствительность и корректная схема считывания фототока.
Для выбора SM1PD1A решающее значение имеют параметры исполнения, указанные для этой позиции: Корпусированный Si фотодиод; диапазон длин волн: 350-1100 нм; схема с заземленным катодом. При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Полярность схемы особенно важна при выборе внешнего усилителя и режима обратного смещения. При неправильном подключении можно получить неожиданный знак сигнала или исказить режим работы фотоприёмника. Чувствительность к разным длинам волн неодинакова.
Монтажная последовательность для SM1PD1A: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации корпусированный кремниевый фотодиод с заземлённым катодом необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1PD1A
- Тип: Корпусированный кремниевый фотодиод с заземлённым катодом
- Назначение: Измерение изменений освещённости и синхронизация оптических экспериментов
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Корпусированный Si фотодиод
- диапазон длин волн: 350-1100 нм
- схема с заземленным катодом
- Выходной разъём корпусированного фотодиода: BNC
Отрасли применения
- Лазерная диагностика: мониторинг относительных изменений интенсивности излучения.
- Оптическая электроника: регистрация модулированного света после внешнего усилителя.
- Исследовательская фотоника: построение измерительных каналов с электрическим выводом BNC.
- Измерение изменений освещённости и синхронизация оптических экспериментов
