Описание

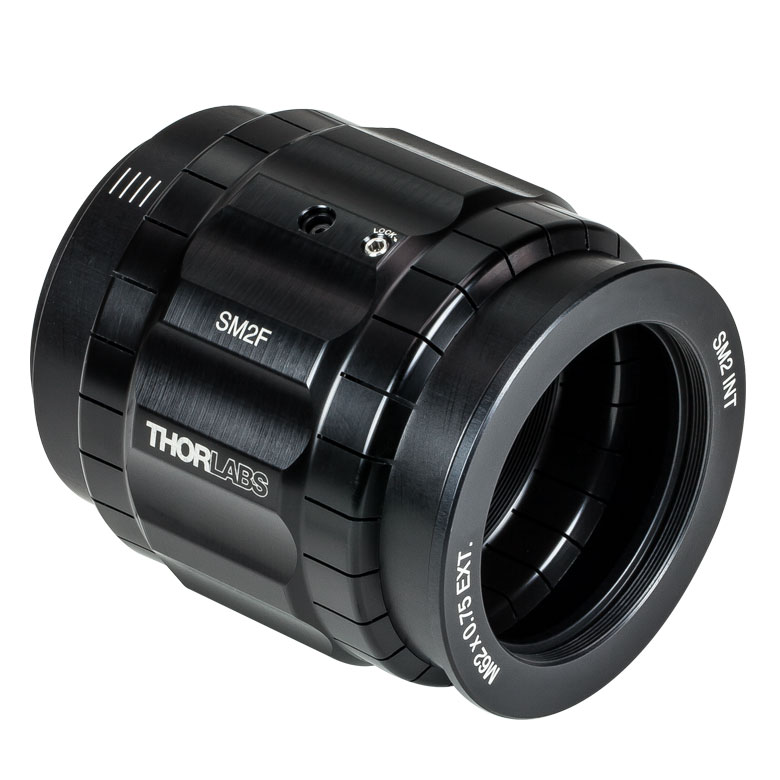

Регулируемый коллимирующий адаптер SM2F производства Thorlabs предназначен для установки линз диаметром Ø2" (50,8 мм) или Ø50 мм с возможностью плавной регулировки их положения вдоль оптической оси с целью точной коллимации выходящего пучка. Адаптер представляет собой трубчатую сборку с внутренней резьбой SM2 (2,035"-40) и механизмом тонкой линейной подстройки, фиксируемым стопорным винтом после юстировки — по функциональности являясь увеличенным по диаметру аналогом адаптера SM1U для более крупной оптики.
Больший диаметр совместимой оптики (Ø2" против Ø1" у SM1U) позволяет использовать линзы с большей числовой апертурой при том же фокусном расстоянии, что даёт более высокую эффективность сбора света от протяжённых или сильно расходящихся источников — например, при коллимации излучения из многомодового волокна большого диаметра сердцевины или от светодиодных источников.
Резьба SM2, наряду с SM1, — один из основных механических стандартов трубчатой оптомеханики Thorlabs; адаптер позволяет напрямую встраивать регулируемый коллимирующий узел в составные оптические тракты на трубах SM2 без дополнительных переходников, обеспечивая совместимость с держателями камер, фильтродержателями и иными компонентами той же резьбовой линейки.
Характеристики
- Артикул: SM2F; производитель: Thorlabs
- Тип: регулируемый коллимирующий адаптер (Adjustable Collimation Adapter)
- Диаметр совместимой оптики: Ø2" (50,8 мм) или Ø50 мм
- Резьба корпуса: SM2 (2,035"-40)
- Механизм: плавная линейная регулировка положения линзы вдоль оси с фиксацией стопорным винтом
- Материал: анодированный алюминий
Отрасли применения
- Волоконная оптика: коллимация излучения многомодовых источников большого диаметра
- Юстировка светодиодных и лазерных источников с большой апертурой
- Научные лаборатории и опытно-конструкторские работы
- Сборка модульных оптических трактов SM2
