Описание

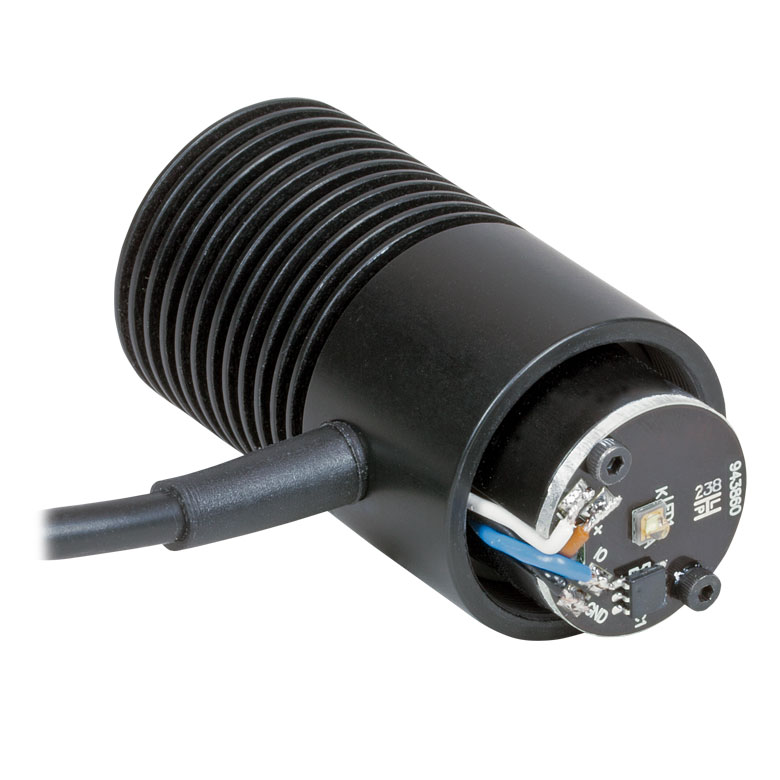

Светодиод M505L3 рассчитан на получение голубой (циановой) составляющей оптического излучения с номинальной длиной волны 505 нм. Для варианта M505L3 характерно, что излучающий элемент размещён на теплоотводящем основании, предназначенном для механического и теплового сопряжения с оптическим узлом. Для варианта M505L3 характерно, что такое конструктивное решение позволяет включать источник в лабораторные осветители, спектральные стенды и приборы для регистрации фотометрических сигналов без необходимости использовать лазерную систему.
В исполнении M505L3 следует разделять электрические характеристики, оптический выход и условия отвода тепла. Для варианта M505L3 характерно, что заявленная минимальная оптическая мощность 400 мВт относится к технически оговорённым условиям измерения и не гарантирует одинаковой интенсивности на удалённом образце. Для варианта M505L3 характерно, что она не равна потребляемой электрической мощности: часть энергии преобразуется в тепло, поэтому при длительной работе важна тепловая конструкция всей сборки.
Светодиод M505L3 формирует расходящийся, спектрально сравнительно широкий световой поток. Для варианта M505L3 характерно, что при необходимости сделать освещение более направленным применяют подходящую собирающую или коллимирующую оптику. Для варианта M505L3 характерно, что в подборе линзы учитывают размер излучающей области, спектральное пропускание, механическую посадку и требуемое распределение освещённости, а не только номинальное значение 505 нм.
Для электрического питания M505L3 необходим драйвер с регулированием и ограничением постоянного тока; подача напряжения без контроля тока может повредить переход. Для варианта M505L3 характерно, что подключение выполняют с соблюдением полярности и требований по защите от электростатических разрядов. Для варианта M505L3 характерно, что предельный непрерывный ток важно считать ограничением режима, а не обязательной настройкой для каждого эксперимента.
При интеграции M505L3 в прибор рекомендуется проверить температурную стабильность радиатора, токовую пульсацию драйвера и долговременный дрейф фотометрического сигнала. Для варианта M505L3 характерно, что точное воспроизведение освещения достигается измерением фактической мощности фотодатчиком и, при необходимости, спектральной проверкой. Для варианта M505L3 характерно, что если в установке используются фильтры, их полоса пропускания должна соответствовать спектру выбранного светодиода.
Конструктивный смысл варианта L3 состоит в возможности размещать источник в компактной механике: готовый теплоотвод облегчает включение светодиода в держатель и оптическую сборку. Перед монтажом M505L3 необходимо проверить фактические размеры, монтажную резьбу, разъём питания и ограничения конкретной модификации по документации.
В экспериментах с M505L3 нужно отличать номинальную длину волны от реального спектрального профиля. Для варианта M505L3 характерно, что светодиод не следует рассматривать как монохроматический источник: ширина полосы излучения, изменение температуры и допуски производства влияют на результат измерений. Для варианта M505L3 характерно, что при проектировании измерительного тракта полезно закладывать проверку спектра и использовать подходящие оптические фильтры, если эксперимент требует узкой полосы.
Выбор M505L3 оправдан, когда требуются повторяемые условия освещения и возможность согласовать оптическую схему с электрическим управлением. Для варианта M505L3 характерно, что при сравнении со сходными вариантами этого семейства следует оценивать не только мощность, но и тип основания, сопряжение с микроскопом либо держателем, доступную оптику и условия отвода тепла. Для варианта M505L3 характерно, что эти особенности определяют удобство обслуживания и воспроизводимость измерительного результата.
При выборе M505L3 для конкретной установки рекомендуется заранее оформить перечень сопрягаемых деталей и критерии проверки после сборки. Для варианта M505L3 характерно, что для оптических приборов к таким критериям относятся воспроизводимость положения, отсутствие паразитных засветок или механических касаний, а также возможность безопасного обслуживания. Для варианта M505L3 характерно, что окончательную совместимость следует подтверждать по чертежам и характеристикам соединяемого оборудования, а не только по принадлежности компонентов к близким товарным сериям.
Характеристики
- Артикул: M505L3.
- Тип прибора: светодиод с теплоотводом.
- Номинальная длина волны: 505 нм.
- Минимальная оптическая мощность: 400 мВт.
- Максимальный постоянный ток: 1000 мА.
- Спектральная область: голубой (циановой) часть видимого спектра.
- Принцип питания: стабилизированный постоянный ток.
- Формирование коллимированного пучка: требует дополнительной оптики.
- Тепловой режим: обязателен контроль отвода тепла при длительном включении.
Отрасли применения
- Лабораторная фотометрия и получение проверяемого излучения около 505 нм.
- Разработка стендов для флуоресцентных исследований с возбуждением в циановой области.
- Компоновка прототипов оптоэлектронных приборов с учётом механического исполнения L3.
- Для варианта M505L3 характерно, что измерения пропускания, отражения и светочувствительности при спектральной настройке вокруг 505 нм.
