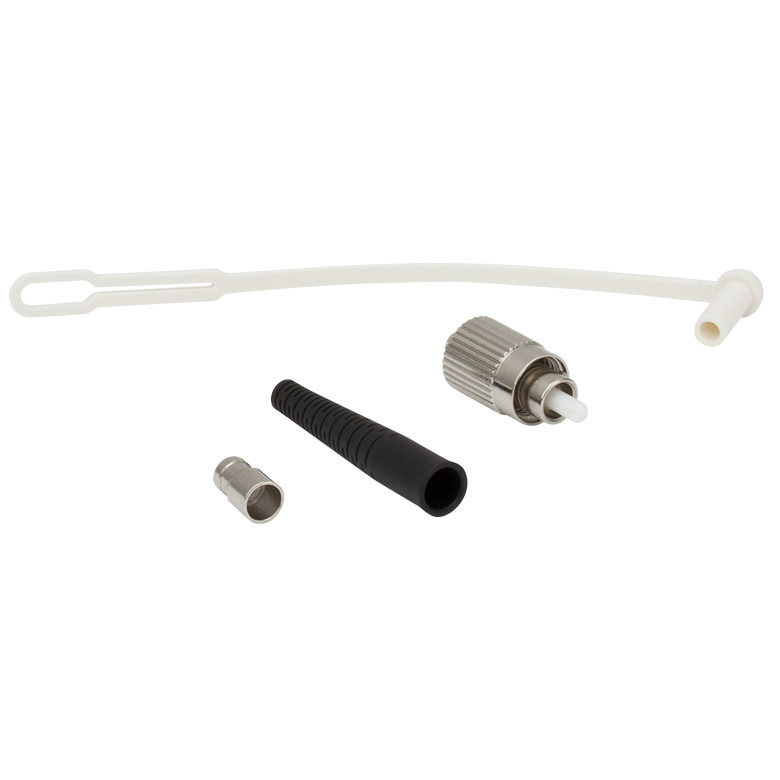

Разъем для многомодовых волокон Thorlabs FC/PC Ø127 мкм (арт. 30128C3)

Описание

Разъём 30128C3 — неразъёмно монтируемый оптический разъём FC/PC для многомодовых волокон. Диаметр центрального отверстия наконечника составляет Ø127 мкм, тип наконечника — керамический. По каталогу это разъем FC/PC для многомодовых волокон, отверстие: Ø127 мкм, керамический наконечник. Разъём предназначен для оконцевания волокна собственными силами: волокно вклеивается в отверстие, после чего торец полируется.

Керамический (циркониевый) наконечник хорошо поддаётся полировке, даёт гладкую торцевую поверхность и стабильную геометрию, поэтому такие разъёмы применяют в большинстве обычных линий и измерительных схем. Диаметр отверстия выбирают по внешнему диаметру волокна вместе с покрытием или оболочкой, которая вклеивается в наконечник; зазор должен быть достаточным для введения волокна и достаточно малым, чтобы клей удерживал его точно по оси. Слишком большое отверстие ухудшает центровку и повышает потери в соединении.

Маркировка FC/PC означает разъём с резьбовой накидной гайкой и плоским полированным торцом с небольшой сферической кривизной (PC — физический контакт). Резьбовое соединение фиксирует разъём надёжно и хорошо переносит вибрации, а ключ на корпусе задаёт угловое положение при стыковке. Для одномодовых линий с малыми обратными отражениями используют скошенный торец APC, однако для многомодовых волокон и измерительных схем FC/PC является обычным выбором.

Для монтажа потребуются двухкомпонентный эпоксидный клей, скалывающий инструмент или скрайбер для волокна, полировальная плёнка нескольких зернистостей, полировальный диск и оправка. Последовательность обычная: снять покрытие, вклеить волокно, отвердить клей, срезать выступающий кончик, обработать торец от грубой зернистости к тонкой и проконтролировать результат микроскопом. Качество полировки определяет потери и стойкость торца к излучению, поэтому этому этапу уделяют максимум внимания.

Перед подключением торцы разъёма и ответной части очищают безворсовыми салфетками или специальными палочками со спиртом. Загрязнение торца — самая частая причина роста потерь и повреждений при передаче мощности излучения. Не касайтесь торца пальцами, закрывайте разъём колпачком и не изгибайте волокно радиусом меньше допустимого.

Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.

Изделие удобно использовать как в стационарных установках, так и во временных лабораторных схемах: благодаря стандартным размерам и крепежу его можно быстро переставить, заменить или дополнить, не нарушая юстировку остальных элементов схемы.

При подборе изделия 30128C3 учитывайте условия эксплуатации — рабочий диапазон, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы.

Характеристики

• Артикул: 30128C3
• Производитель: Thorlabs
• Тип изделия: Разъем FC/PC для многомодовых волокон
• Отверстие: Ø127 мкм
• Керамический наконечник
• Тип разъёма: FC/PC
• Назначение: для многомодовых волокон
• Материал наконечника: Керамика
• Тип торца: PC (физический контакт)
• Монтаж: вклеивание волокна и полировка торца

Отрасли применения

• Многомодовые волоконно-оптические линии: оконцевание кабелей собственными силами.
• Лазерная техника: доставка излучения через многомодовое волокно.
• Спектроскопия и измерительные системы: подключение зондов, коллиматоров и спектрометров.
• Медицина и биофотоника: изготовление волоконных зондов и жгутов.
• Промышленность и приборостроение: сборка оптических жгутов и встраиваемых датчиков.
• Научные лаборатории: оперативное изготовление патчкордов нестандартной длины.
