Описание

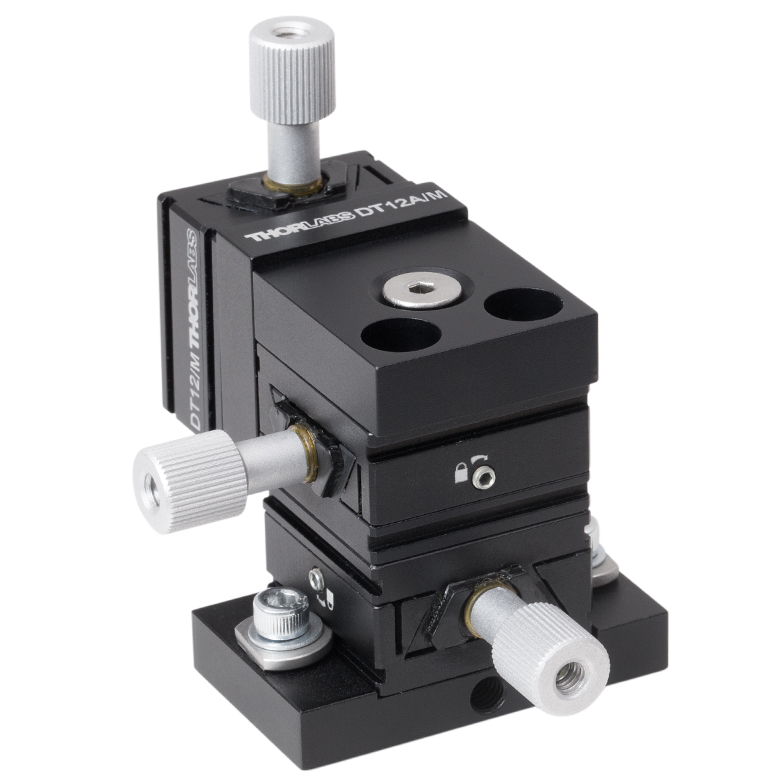

DT12XYZ/M — это трёхосевой линейный транслятор на основе конструкции типа "ласточкин хвост" (dovetail) с диапазоном перемещения 12.7 мм по каждой из осей X, Y и Z, оснащённый основанием для крепления на оптический стол и резьбовыми отверстиями M4, производства Thorlabs. Транслятор представляет собой миниатюрный позиционер начального уровня, собранный из трёх идентичных модульных ступеней перемещения, соединённых друг с другом с использованием углового кронштейна для реализации перемещения по вертикальной оси Z в дополнение к горизонтальному перемещению по осям X и Y. Компактные размеры каждой ступени (площадью 1 квадратный дюйм) делают итоговую трёхосевую сборку весьма миниатюрной по сравнению с традиционными трансляторами на основе перекрёстных роликовых подшипников той же величины хода.
Механизм перемещения каждой ступени использует прецизионно накатанный ходовой винт с резьбой M3 x 0.35 мм, обеспечивающий плавное линейное перемещение подвижной платформы на 0.35 мм за полный оборот винта, что даёт пользователю разрешение регулировки, достаточное для большинства задач начальной юстировки положения оптического элемента. Подвижная платформа каждой ступени оснащена механизмом блокировки, предотвращающим случайное смещение положения после завершения настройки, что важно при транспортировке или вибрационных воздействиях на собранную оптическую установку. Конструкция типа "ласточкин хвост" обеспечивает направленное скольжение платформы без люфта в поперечном направлении.
Максимальная нагрузочная способность одной ступени составляет 1.2 кг при горизонтальном монтаже, что необходимо учитывать при проектировании трёхосевой сборки, где вертикально ориентированная Z-ступень несёт сниженную максимальную нагрузку по сравнению с горизонтальным расположением. Резьбовые отверстия M4 (соответствующие дюймовому стандарту 8-32) на основании транслятора обеспечивают крепление устройства непосредственно на оптический стол или брейдборд метрического стандарта, а также позволяют устанавливать сверху дополнительные держатели и оптомеханические компоненты. Данный трёхосевой транслятор является экономичным решением начального уровня для задач, не требующих субмикронной точности позиционирования, характерной для более дорогих микрометрических или моторизованных трансляторов.
Характеристики
Диапазон перемещения: 12.7 мм (0.5") по каждой из осей X, Y, Z. Тип направляющей: "ласточкин хвост" (dovetail). Привод: ходовой винт M3 x 0.35 мм, 0.35 мм/оборот. Максимальная нагрузка: 1.2 кг (при горизонтальном монтаже). Крепление: резьбовые отверстия M4. Материал: алюминий с прецизионным стальным ходовым винтом. Блокировка платформы: предусмотрена на каждой оси.
Отрасли применения
Транслятор DT12XYZ/M применяется для начальной трёхосевой юстировки положения оптических элементов в компактных лабораторных установках с ограниченным пространством. Он используется в фотонных и лазерных лабораториях при позиционировании линз, зеркал и детекторов, не требующем субмикронной точности. Также транслятор находит применение в образовательных и прототипных сборках, где важна экономичность и компактность трёхосевого позиционирующего решения.
