Описание

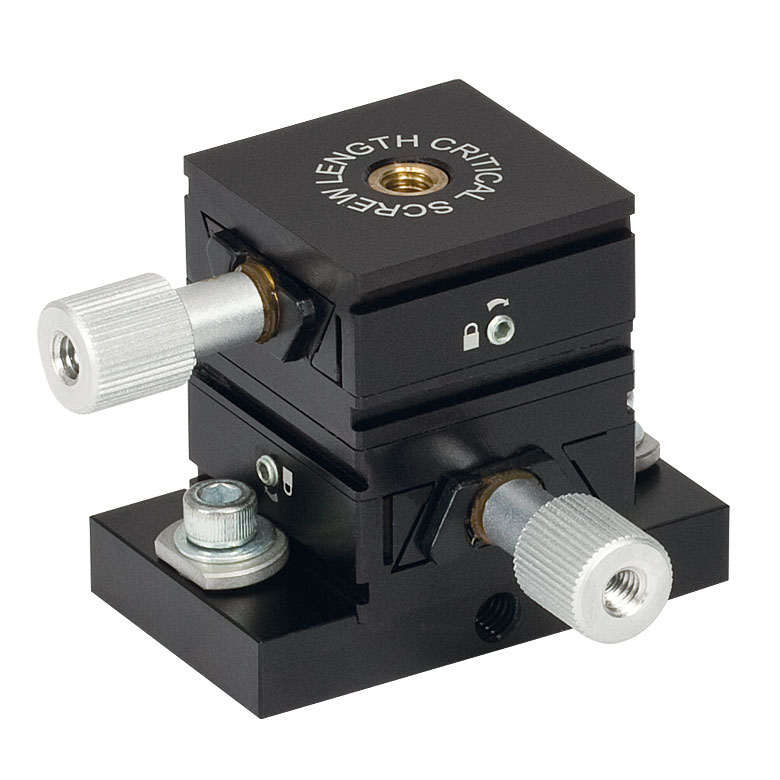

Двухосевой транслятор на основе направляющих типа «ласточкин хвост» (XY) DT12XY/M компании Thorlabs — это механическое юстировочное устройство, позволяющее плавно и предсказуемо смещать установленный на нём оптический элемент или образец в пределах небольшого рабочего хода 12,7 мм по каждой из двух осей (X и Y).
В отличие от жёсткого крепления, такой транслятор (подвижная платформа) снабжён точным механизмом перемещения — обычно микрометрическим или регулировочным винтом, — который позволяет плавно и повторяемо задавать положение платформы с точностью, намного превышающей то, что можно сделать вручную, просто подвигав деталь рукой.
Такие устройства — стандартный элемент лабораторных оптических стендов: их используют для точной юстировки (выверки) положения линз, зеркал, образцов и детекторов вдоль одной или нескольких осей при сборке и настройке оптических и лазерных схем.
В отличие от простого крепления на неподвижном держателе, транслятор позволяет менять положение элемента уже после сборки схемы, не разбирая её заново, — это особенно ценится на этапе настройки и юстировки прибора, когда точное положение элемента заранее не известно и подбирается опытным путём.
Направляющая типа «ласточкин хвост» — это клиновидный (сужающийся с одной стороны) профиль паза и ответного выступа, который жёстко удерживает подвижную платформу вдоль оси перемещения и одновременно позволяет подстраивать зазор для устранения люфта простым регулировочным винтом, что дешевле и компактнее конструкции на роликовых или шариковых подшипниках, хотя и уступает ей в плавности и точности хода. Здесь такая направляющая используется сразу по двум независимым осям (X и Y), что позволяет смещать установленный элемент в плоскости, параллельной поверхности стола, в двух перпендикулярных направлениях одним и тем же узлом.
Характеристики
- Артикул: DT12XY/M; производитель: Thorlabs
- Тип: двухосевой транслятор на основе направляющих типа «ласточкин хвост» (xy)
- Рабочий ход (перемещение): 12,7 мм по каждой из двух осей (X и Y)
- Число осей перемещения: 2 (X и Y)
- Крепление: основание для установки на оптический стол
- Резьбовые отверстия: M4
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
