Описание

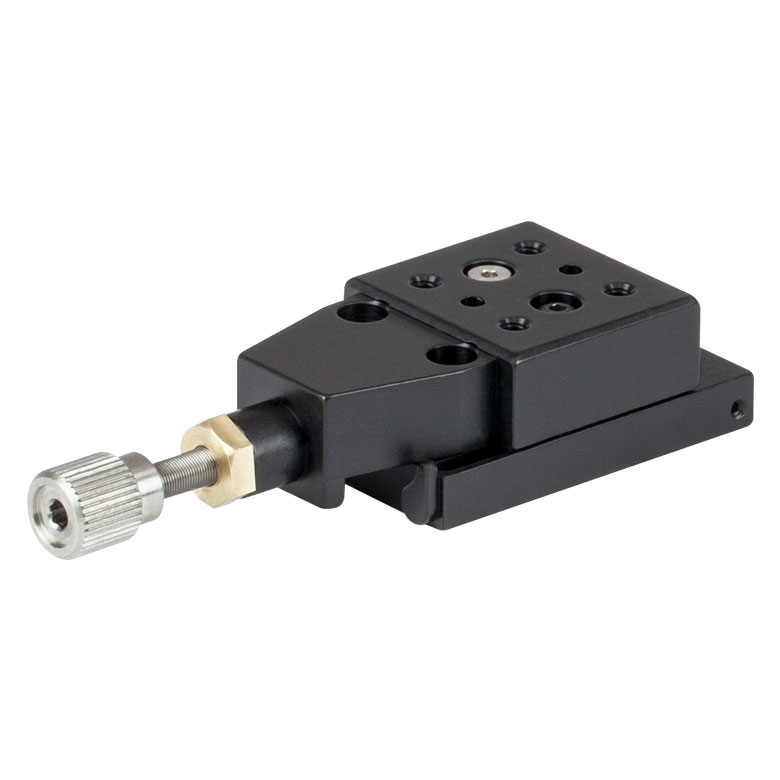

T12X — компактный ручной транслятор для позиционирования вдоль осей X. Ход по каждой предусмотренной оси составляет 1/2 дюйма (12,7 мм). Такая компоновка позволяет менять положение оптического компонента на небольшом участке без переноса всей монтажной базы.
Подвижные узлы перемещаются регулировочными приводами. Для получения нужного положения проводят последовательную настройку каждой доступной координаты, поскольку изменение одной оси может требовать повторной центровки светового пучка относительно отверстия, волокна или приёмной площадки.
При монтаже учитывают доступ к рукояткам и пространство полного хода. В отличие от поворотного столика транслятор не задаёт угловой поворот оптики как основную степень свободы; для этой задачи потребуется отдельный наклонный либо вращательный держатель.
Миниатюрный формат полезен, когда расстояние между оптическими узлами ограничено. Однако несущую способность нельзя автоматически приравнивать к полноразмерным трансляторам: тяжёлые узлы устанавливают только после сверки паспортной нагрузки.
Если платформа используется в системе юстировки волокна, регулировку выполняют малыми приращениями и контролируют оптическую мощность на выходе. Для задачи совмещения отверстий или щелей ориентируются по положению геометрического центра и проверяют повторяемость после фиксации сборки.
Для корректной интеграции T12X в измерительный стенд полезно до установки составить перечень сопрягаемых деталей, определить последовательность механической сборки и выполнить контрольную проверку после окончательной фиксации. Это позволяет обнаружить несовместимость резьб, перекрытие доступа и нежелательные механические напряжения до начала измерений.
При эксплуатации важно различать гарантированные параметры изделия и характеристики всей экспериментальной системы. Общая точность, стабильность сигнала и воспроизводимость результата зависят от соседних узлов, качества юстировки, подготовки кабелей и внешней среды. Поэтому оценивать оборудование следует по измерениям на собранной установке, не приписывая отдельному компоненту свойства других приборов.
Режим обслуживания определяется характером контактов, подвижных механизмов и материалов: механические поверхности защищают от загрязнений, а электрические соединения контролируют на отсутствие повреждений и замыканий. После перемещения стенда целесообразна повторная проверка положения функциональных элементов и исходных сигналов.
Характеристики
- Артикул: T12X
- Оси регулировки: X
- Ход по доступным осям: 12,7 мм
- Резьба крепёжных соединений: 2-56, дюймовое исполнение
- Привод: ручная механическая настройка
Отрасли применения
- Юстировка лазерных оптических систем: центрирование компонента относительно пучка
- Оптоволоконные стенды: подбор положения ввода излучения
- Микроскопия: точная установка компактного образца или отверстия
- Оптические измерения: позиционирование датчиков и масок
