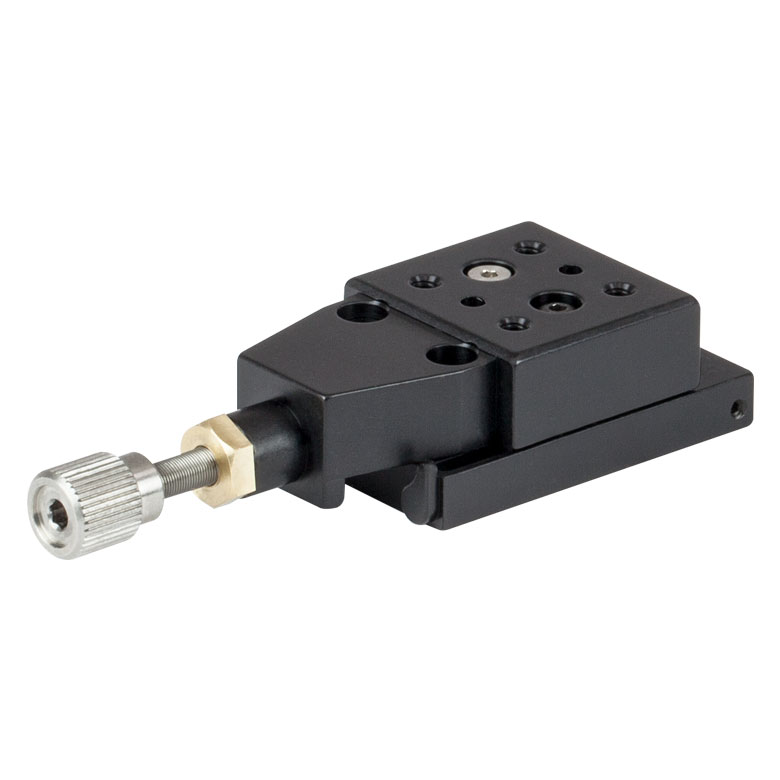

T12X/M - Миниатюрный транслятор, сдвиг: 1/2" по оси X, крепления: M2, Thorlabs

Описание

T12X/M — это миниатюрный одноосевой транслятор с диапазоном перемещения 1/2 дюйма (12.7 мм) по оси X и метрическими крепёжными отверстиями M2, производства Thorlabs. Транслятор построен на основе закалённого стального линейного рельса и возвратно-каретной шариковой опоры, что обеспечивает высокую точность линейного перемещения и значительную грузоподъёмность при компактных габаритах устройства. В отличие от многоосевых систем, где несколько осей объединяются с помощью переходных пластин, транслятор серии T12 выполнен как единая монолитная конструкция, что повышает жёсткость и снижает паразитные перемещения по неосновным направлениям.

Перемещение платформы осуществляется с помощью миниатюрного регулировочного винта из нержавеющей стали M3×0.25 в сочетании с фосфористо-бронзовой ответной гайкой, обеспечивающих смещение 250 мкм за один оборот регулировочного винта. Такая конструкция обеспечивает плавное движение с низким уровнем дрейфа по всему диапазону перемещения. На верхней поверхности транслятора предусмотрены четыре крепёжных отверстия 2-56 (M2), что позволяет напрямую монтировать оптические компоненты, держатели или пластины на подвижной платформе устройства.

Для монтажа транслятора на брейдборд рекомендуется использовать монтажную пластину T12B, которая обеспечивает удобное крепление устройства к рабочей поверхности оптического стола. Прямолинейность и параллельность перемещения транслятора составляют 4 и 3 мкм соответственно в пределах диапазона перемещения 1/2 дюйма, что говорит о высокой точности изготовления направляющей и каретки. Максимальная динамическая горизонтальная нагрузка транслятора составляет около 22 Н, что достаточно для большинства лёгких оптических компонентов.

Характеристики

Диапазон перемещения: 1/2" (12.7 мм) по оси X. Шаг регулировочного винта: 250 мкм на оборот, винт M3×0.25. Крепёжные отверстия: четыре 2-56 (M2) на верхней платформе. Прямолинейность/параллельность: 4 мкм / 3 мкм в пределах диапазона перемещения. Максимальная динамическая нагрузка: около 22 Н (5 фунтов).

Отрасли применения

Транслятор T12X/M применяется в лабораторных оптических установках для точной юстировки положения оптических компонентов вдоль одной оси. Он используется в фотонике и лазерной технике при построении компактных систем позиционирования линз, зеркал или волоконных наконечников. Также транслятор находит применение в микроскопии и метрологии, где требуется точное линейное перемещение малогабаритных оптических элементов.
