Описание

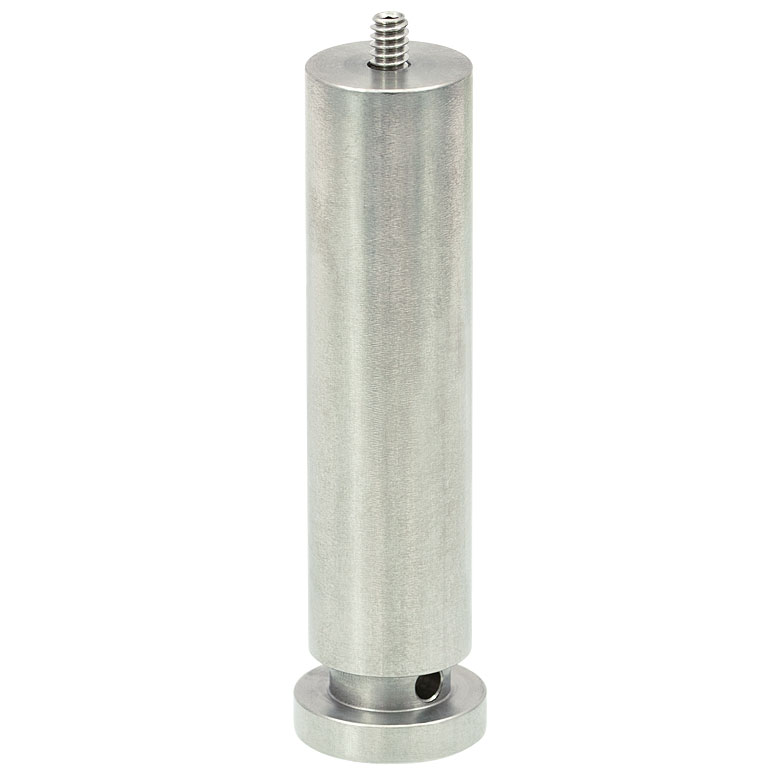

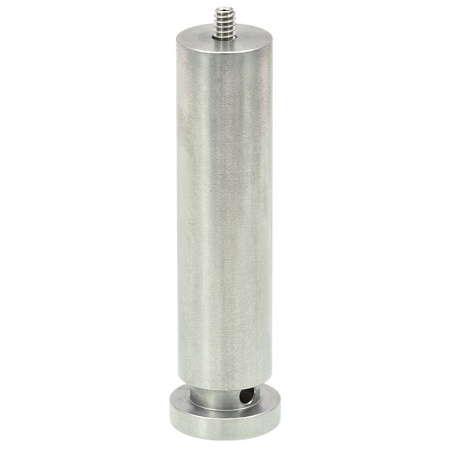

Опорный стержень MSP2 относится к миниатюрным стойкам с пьедестальным основанием и применяется для установки малых оптических оправ, экранов и вспомогательной оснастки. Высота 2 дюйма (50,8 мм) позволяет сформировать повышенную высоту над монтажной поверхностью, не используя многоэлементную башню из переходников. Для MSP2 цельная опорная геометрия упрощает компоновку узлов.
Корпус MSP2 выполнен в формате пьедестальной стойки номинального диаметра 12 мм из стали марки 303, которая обычно имеет низкие магнитные свойства. На верхнем торце MSP2 предусмотрены крепёжные элементы формата 4-40: съёмная резьбовая шпилька и резьбовое отверстие обеспечивают два способа присоединения подходящего держателя.
При выборе высоты MSP2 учитывают не только положение центра оптики, но и толщину устанавливаемой оправы, высоту её крепёжной точки и место, необходимое для прижимной вилки. Исполнение MSP2 как цельная пьедестальная стойка уменьшает количество переходных соединений по сравнению с набором отдельных проставок; это полезно при требованиях к компактности и повторяемости механической схемы.
Характеристики
- Высота стойки: 2 дюйма (50,8 мм)
- Номинальный диаметр пьедестальной опоры: около 12 мм
- Материал: нержавеющая сталь типа 303
- Вариант монтажа: основание под прижимную вилку
- Верхнее присоединение: съёмная шпилька и резьбовое отверстие 4-40
- Назначение: поддержка малогабаритных оптомеханических компонентов
Для монтажа MSP2 используют прижимной захват пьедестальной опоры, располагая его на свободной части основания. После закрепления MSP2 на плите проверяют вертикальность стойки, затяжку прижима и точность сопряжения верхней резьбы с устанавливаемой деталью. Дополнительная проверка высоты стойки MSP2 особенно полезна при объединении стойки с другими оптическими каналами.
У изделия MSP2 съёмная верхняя шпилька позволяет адаптировать сборку к различным посадочным решениям. При монтаже MSP2 механические характеристики соединения зависят от того, насколько полно винт входит в резьбу и не упирается ли в её дно. Перед окончательной настройкой оптики на MSP2 проверяют, что стойка не поворачивается в прижиме и не уводит оправу с выбранной оси.
В исполнении MSP2 высота задаётся геометрией самой стойки и не изменяется микрометрическим приводом. Резьбу 4-40 изделия MSP2 нельзя заменять внешне похожими винтами другого стандарта: повреждение резьбовой пары ухудшает соосность и усложняет повторную сборку. При использовании MSP2 с тяжёлыми навесными компонентами необходимо заранее рассчитывать устойчивость основания.
Отрасли применения
- Лазерная оптика: подведение компонентов к оптической оси на большей высоте
- Контроль изображения: позиционирование миниатюрных диафрагм
- Научные установки: вертикальное разделение крепёжных уровней
- Машиностроительные измерения: опорный элемент для датчиков и экранов
В практической задаче MSP2 помогает решать следующие вопросы: лазерная оптика: подведение компонентов к оптической оси на большей высоте; контроль изображения: позиционирование миниатюрных диафрагм. Монтаж изделия MSP2 согласуют с рабочим диапазоном, резьбовым стандартом и доступным пространством; контрольный ориентир для выбора — высота стойки: 2 дюйма (50,8 мм)..
