Описание

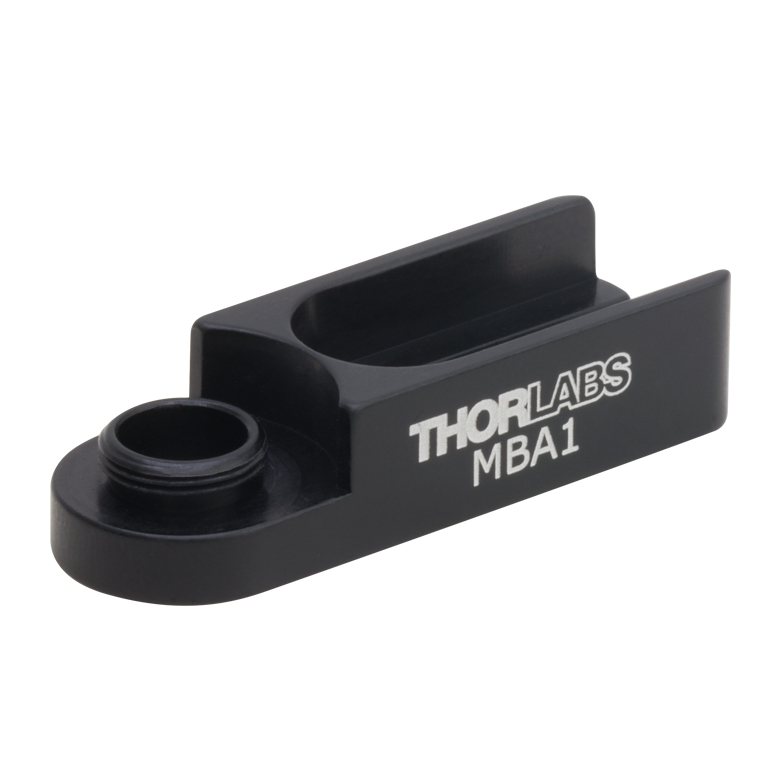

MBA1 — компактное основание для установки педестальных держателей миниатюрных стержней серии Mini-Series. Оно предназначено для держателей MPH и соединяется с ними посредством резьбы в нижней части держателя, поэтому узел получается более устойчивым, чем при простом опирании детали на плоскость. Такое решение удобно для построения малогабаритных оптических и механических сборок, где требуется сохранить доступный диапазон регулировки высоты стержня.
В основании предусмотрено продолговатое монтажное отверстие под винт #8 (8-32), а в метрическом исполнении — под M4. Паз позволяет смещать установленный держатель при выравнивании по отверстиям миниатюрной плиты или при точной установке компонента относительно соседних элементов. Сквозное отверстие диаметром 6 мм рассчитано на миниатюрные стержни соответствующего диаметра: стержень может проходить через держатель и упираться непосредственно в монтажную поверхность, что помогает использовать полный диапазон регулировки по высоте и уменьшает требования к точности предварительной настройки.
MBA1 следует применять как базовый элемент системы Mini-Series с совместимым держателем MPH и крепежом M4. При выборе места установки важно учитывать направление паза и возможность затяжки крепежа; после позиционирования винт фиксирует основание относительно плиты. Резьбовое соединение с держателем и сквозная посадка стержня позволяют собирать жесткие, компактные узлы без увеличения занимаемой площади дополнительными переходниками.
Характеристики
- Модель: MBA1.
- Тип изделия: основание педестального держателя миниатюрных стержней.
- Назначение: монтаж держателей MPH серии Mini-Series.
- Соединение с держателем: резьбовое, через нижнюю часть держателя MPH.
- Монтажный интерфейс: продолговатый паз в основании.
- Размер монтажного паза: #8 (8-32) в дюймовом обозначении, M4 в метрическом.
- Совместимый крепеж: винт с цилиндрической головкой 8-32 (M4).
- Сквозное отверстие: Ø6 мм.
- Функция сквозного отверстия: возможность пропустить стержень до упора в плиту или оптический стол.
- Поддерживаемый элемент: миниатюрный стержень диаметром 6 мм.
- Предназначенная монтажная среда: миниатюрные оптические плиты Mini-Series.
- Конструктивное преимущество: сочетание резьбовой фиксации держателя и регулируемого положения по пазу.
Отрасли применения
- Компактные оптические стенды и миниатюрные breadboard-системы.
- Юстировочные узлы для лазерных, фотонных и измерительных установок.
- Лабораторные макеты, где требуется точное позиционирование держателей при ограниченном пространстве.
- Механические сборки с вертикальными стержнями Ø6 мм и регулируемой высотой компонентов.
