Описание

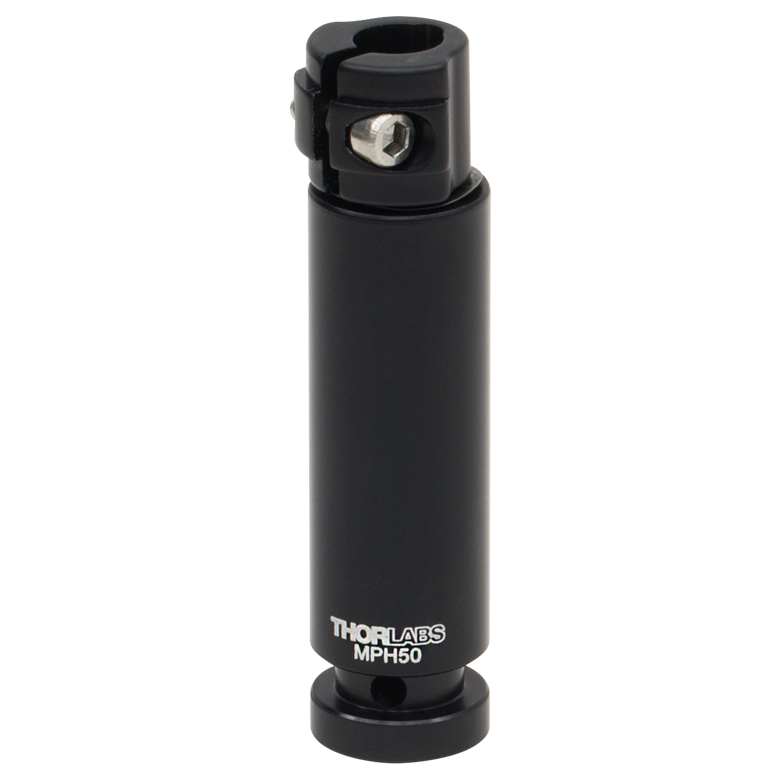

Держатель MPH50 предназначен для опорных стоек малой толщины, которые несут легкие компоненты оптической системы. Корпус высотой 50 мм обеспечивает более высокую зону охвата стержня, чем короткое исполнение, и удобен для поднятия оптической оси относительно монтажной поверхности. Пьедестальная нижняя часть позволяет организовать крепление к плите специальным прижимом.
Зажимная конструкция формирует распределённое давление на миниатюрную стойку и допускает регулировку её выступающей высоты перед окончательной фиксацией. Модель относится к элементам монтажа серии с диаметром стержней около 6 мм. Её часто комбинируют с компактными линзодержателями, зеркальными оправами и стойками, когда стандартные крупные монтажные детали избыточны.
Для получения максимальной стабильности длинную стойку желательно вставлять в корпус на достаточную глубину, а соседний крепёж располагать так, чтобы не препятствовать затяжке. При установке тяжёлого элемента нужно оценивать момент силы от его смещённого центра тяжести: более высокий держатель сам по себе не компенсирует консольный рычаг.
При проектировании такого узла, миниатюрные оптические стойки служат для задания высоты оси луча в тесных макетах. При проектировании такого узла, цанговый или гибкий зажим охватывает стержень по окружности и распределяет усилие, уменьшая риск перекоса по сравнению с точечной фиксацией одним винтом. При проектировании такого узла, основание пьедестального типа удобно при размещении на поверхности стола с применением отдельного прижимного крепежа.
При проектировании такого узла, высота корпуса держателя не равна общей высоте установленной оптики: окончательное положение определяется длиной стержня, глубиной его вставки и габаритами верхнего крепления. При проектировании такого узла, при настройке сначала устанавливают рабочую высоту, затем фиксируют стержень и проверяют, не проворачивается ли система. При проектировании такого узла, нагрузка и устойчивость зависят от массы оптики, плеча относительно основания и качества прижима к плите.
Характеристики
- Исполнение: держатель Mini-Series
- Номинальная высота: 50 мм (1,97 дюйма)
- Принцип фиксации: гибкий зажим опорного стержня
- Тип монтажного основания: пьедестальный
- Совместимая категория стоек: Ø6 мм
- Функция: фиксирование высоты и ориентации стойки
При совместном использовании с прижимным основанием важно обеспечить достаточную площадь опоры и исключить сдвиг под действием кабелей. Высота 50 мм характеризует держатель, но не является величиной хода или гарантированной высотой установленной линзы.
Отрасли применения
Наиболее характерные направления использования для MPH50 приведены ниже. При проектировании такого узла, выбор компонентов окружающей системы зависит от оптической схемы, особенностей монтажа и условий эксплуатации.
- Оптомеханические стенды с повышенной осью луча
- Сборка систем коллимации
- Монтаж микролинз и поляризационных элементов
- Исследовательские установки с плотным размещением оптики
