Описание

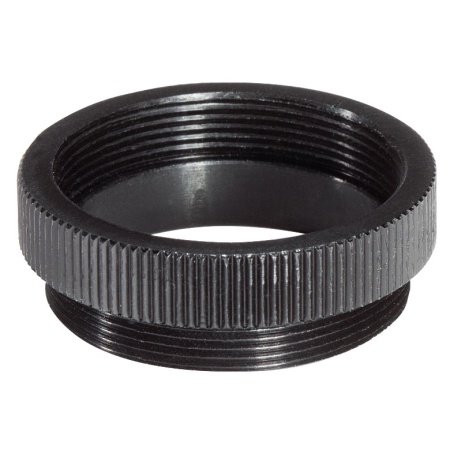

M25A1 — механический переходник для сопряжения микроскопического объектива с посадочным узлом другого резьбового стандарта. Снаружи предусмотрена резьба W26 × 0,706, а внутри — M25 × 0,75. Адаптер позволяет установить совместимый объектив с наружной резьбой M25 × 0,75 в узел, рассчитанный на соответствующую наружную резьбу переходника, без переделки самого объектива.
В старых каталогах внешний интерфейс описывается как M26 × 36 TPI или M26 × 0,706; актуальная карточка использует обозначение W26 × 0,706. Поэтому при подборе ответной детали нужно учитывать стандарт и профиль резьбы, а не только близкие диаметр и шаг. Обозначение 36 TPI означает число витков на дюйм и объясняет происхождение приблизительного шага 0,706 мм. Принудительное свинчивание с похожей метрической резьбой недопустимо.
Переходник не содержит оптических элементов и не выполняет коррекцию изображения. Его назначение состоит в механическом согласовании интерфейсов, тогда как совместимость по тубусной системе, парфокальному расстоянию и коррекции объектива остаётся отдельной задачей. Даже правильно установленный объектив может требовать определённой тубусной линзы или другого оптического сопряжения, чтобы работать в расчётном режиме.
В документации адаптер представлен среди принадлежностей для фокусировочных блоков и револьверных узлов с резьбой 26 мм и 36 витками на дюйм. Перед установкой проверяют зазор до образца, положение фокуса и отсутствие контакта корпуса объектива с соседними деталями. Небольшая добавленная механическая длина может влиять на доступный диапазон фокусировки. Соединение начинают вручную, без перекоса, а окончательную фиксацию выполняют с учётом требований сопряжённого оборудования.
Характеристики
- Тип детали: переходник резьбы микроскопического объектива.
- Наружный интерфейс по актуальной карточке: W26 × 0,706.
- Внутренний интерфейс: M25 × 0,75.
- Архивное обозначение наружной резьбы: M26 × 36 TPI.
- Оптические элементы: не предусмотрены.
- Основная функция: механическое сопряжение объектива и совместимого посадочного узла.
Отрасли применения
- Микроскопостроение: установка объективов M25 × 0,75 в соответствующие фокусировочные или револьверные узлы.
- Модернизация лабораторных приборов: адаптация имеющейся оптики к другому механическому интерфейсу без изменения корпуса объектива.
- Разработка систем визуализации: сборка исследовательских макетов с обязательной проверкой оптической совместимости и доступного хода фокусировки.
- Сервис микроскопов: подбор переходной детали при восстановлении или изменении конфигурации штатного объективного узла.
