Описание

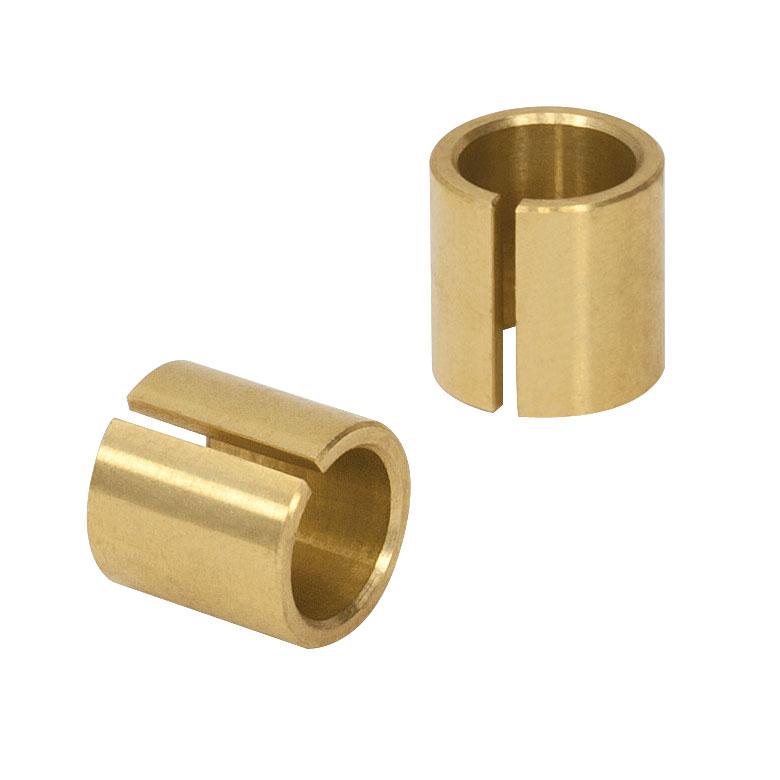

Конструктивная особенность RBA1: цилиндрическая втулка для установки винта диаметром 0,375 дюйма в отверстие 0,5 дюйма. Техническая схема изделия: наружный посадочный диаметр соответствует полудюймовому отверстию; внутреннее отверстие рассчитано на элемент 0,375 дюйма. Втулка устраняет зазор между элементами двух посадочных диаметров и позволяет использовать имеющееся отверстие, не рассверливая или заменяя базовую деталь. Она решает геометрическую задачу сопряжения, но сама по себе не увеличивает прочность резьбового соединения.
Практическая задача модели RBA1: согласование двух посадочных размеров в существующем узле. При монтаже необходимо контролировать соосность отверстий, достаточную длину зацепления и отсутствие перекоса после затяжки. Нагрузку передают через предусмотренные рабочие поверхности, а не через тонкую кромку отверстия.
При проектировании узла с RBA1 следует учитывать требования к сопряжённым компонентам. Поскольку посадочные размеры заданы в дюймах, перевод их в миллиметры нужен для проверки фактических допусков: 0,375 дюйма соответствует 9,525 мм, а 0,5 дюйма — 12,7 мм.
Особое ограничение выбора: резьба винта и характер затяжки должны проверяться отдельно: диаметры отверстий не определяют шаг резьбы. В каталожной карточке не следует подменять физические размеры, тип соединения или паспортную характеристику сведениями о соседнем артикуле.
В сборке RBA1 имеет значение правильный порядок установки: сначала проверяют геометрию посадочного места, затем выполняют механическое сопряжение, после этого тестируют работу всего узла. Для измерительных устройств дополнительно проверяют повторяемость результата; для монтажных деталей — сохранение настройки после затяжки.
При обслуживании RBA1 рекомендуется контролировать чистоту рабочих поверхностей, состояние крепежа и отсутствие усилий, которые могут изменить положение соседних компонентов. Любые процедуры с приводами, оптикой или электроникой выполняются в пределах руководства по эксплуатации соответствующей системы.
Характеристики
- Артикул изделия: RBA1.
- Категория оборудования: адаптер.
- Исходные каталожные параметры: Цилиндр для крепления винтов Ø0.375" в отверстия Ø 0.5".
- Конструктивная/функциональная особенность: цилиндрическая втулка для установки винта диаметром 0,375 дюйма в отверстие 0,5 дюйма.
- Монтаж и рабочий интерфейс: наружный посадочный диаметр соответствует полудюймовому отверстию; внутреннее отверстие рассчитано на элемент 0,375 дюйма.
- Основная задача: согласование двух посадочных размеров в существующем узле.
- Требование к совместимости: резьба винта и характер затяжки должны проверяться отдельно: диаметры отверстий не определяют шаг резьбы.
Отрасли применения
- Механическая адаптация приборов
- Оптические столы
- Сервис оборудования
В направлении «механическая адаптация приборов» изделие используют для задачи: согласование двух посадочных размеров в существующем узле; подбор сопряжённых элементов зависит от описанной конструкции. В направлении «оптические столы» изделие используют для задачи: согласование двух посадочных размеров в существующем узле; подбор сопряжённых элементов зависит от описанной конструкции. В направлении «сервис оборудования» изделие используют для задачи: согласование двух посадочных размеров в существующем узле; подбор сопряжённых элементов зависит от описанной конструкции.
Перед включением RBA1 в спецификацию системы необходимо сверить чертёж и условия эксплуатации именно этого артикула, особенно если в проекте используются несовместимые по стандарту резьбы, оптические диаметры или разъёмы. Это исключает механически неверные сопряжения и ошибочную замену на похожую модификацию.
