Описание

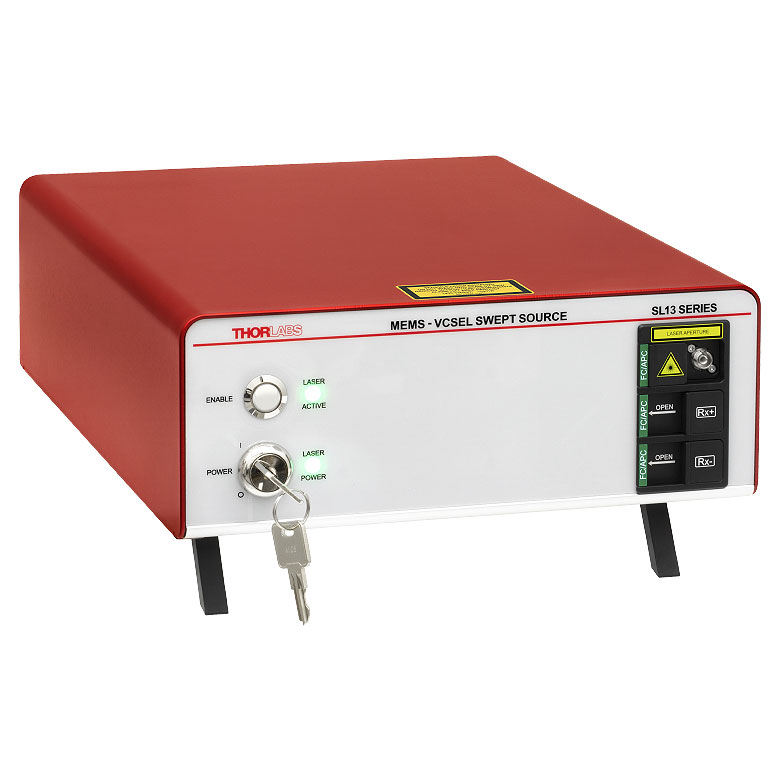

SL134051 — источник с быстрой периодической спектральной перестройкой для интерферометрических измерений. MEMS-VCSEL свипирующий лазерный источник, 1300 нм, скорость качания частоты: 400 кГц, балансный детектор, интерферометр Маха-Цендера: 12 мм.
В ОКТ с перестраиваемым источником глубинный профиль восстанавливают по интерференции сигнала в процессе изменения оптической частоты. Интерферометр с опорной задержкой позволяет получить сигнал для калибровки неоднородной развёртки по волновому числу при соответствующей схеме обработки. Более высокая частота развёртки увеличивает потенциальный темп получения A-сканов, но не гарантирует пространственное разрешение без учёта спектральной ширины и регистрации.
Наличие балансного приёма существенно для подавления общей интенсивностной составляющей в измерительном канале, однако характеристики шума необходимо проверять отдельно. Параметры оптоволоконных разъёмов, электропитания, выходной оптической мощности и ширины сканирования должны сверяться с паспортом конкретного экземпляра. При интеграции требуется согласовать тактовый сигнал, временные метки развёртки и частоту оцифровки, иначе возникают геометрические искажения OCT-изображения.
При калибровке развертки запись интерферометрических меток используется для перехода от неравномерных отсчётов по времени к равномерной сетке по волновому числу. Этот этап критичен для сохранения формы глубинного профиля.
В многочастотных измерениях отделяют частоту перестройки источника от полосы аналогового детектирования. Для контроля стабильности эксперимента полезно одновременно записывать опорный интерферометр и сигнал образца.
Для построения работающей системы измерений требуется согласовать параметры интерферометра, детектора и регистрации данных. Приведённая скорость развёртки сама по себе не задаёт глубину сканирования.
Характеристики
- Рабочая центральная длина волны: 1300 нм.
- Частота повторения спектральных развёрток: 400 кГц.
- Перестройка длины волны реализуется за счёт MEMS-резонатора вертикально-излучающего лазера (VCSEL).
- Встроенный интерферометр Маха–Цендера: 12 мм (величина, указанная для исполнения).
- В составе указан балансный фотодетектор для приёма дифференциального сигнала.
- Система предназначена для высокоскоростной регистрации сигналов, синхронизированных со спектральной развёрткой.
Отрасли применения
- Оптическая когерентная томография с перестраиваемым источником (SS-OCT).
- Быстрое волоконно-оптическое интерферометрическое профилирование.
- Исследование оптических расстояний, поверхностей и многослойных объектов.
