Описание

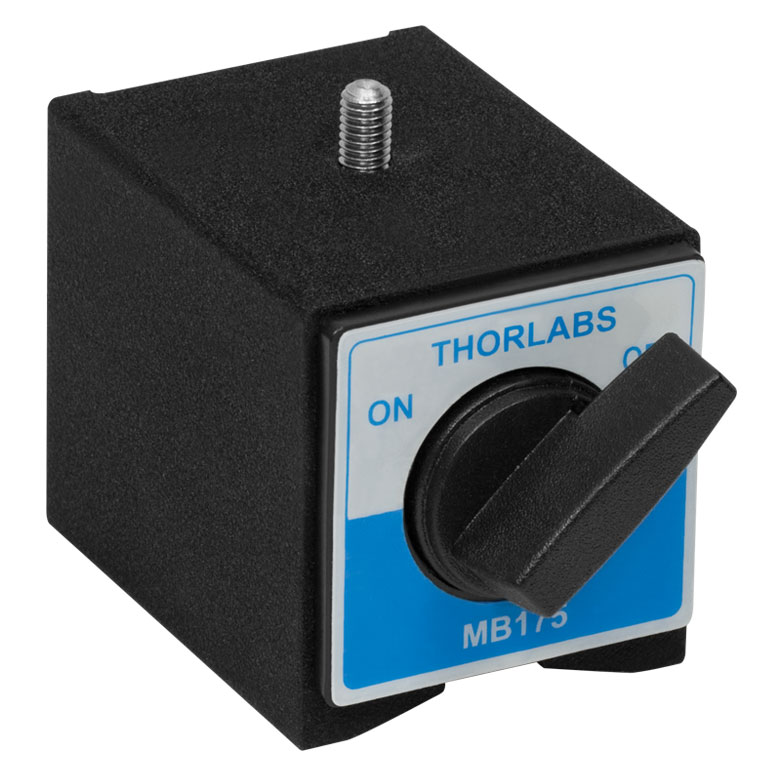

Переключаемое магнитное основание MB175 предназначено для установки и оперативного перемещения оптических стоек на подходящей ферромагнитной поверхности. В конструкции MB175 в отличие от постоянно прижатого магнита, оно имеет механизм включения и выключения притяжения: оператор может освободить основание, переставить его и снова зафиксировать в выбранной точке. Это особенно удобно в работе с дюймовыми стойками и держателями, когда требуется многократно менять конфигурацию стенда без разборки оборудования.
Модель MB175 оснащена монтажной шпилькой с резьбой 1/4″-20. Применительно к MB175 крепёж совместим с держателями соответствующей системы и не должен соединяться с узлами другого стандарта без переходника. При использовании MB175 механизм создаёт номинальное усилие удержания до 175 фунтов, или приблизительно 778 Н, при испытании на отрыв перпендикулярно гладкой магнитной стальной поверхности. Для изделия MB175 это значение нельзя интерпретировать как допустимую боковую нагрузку либо гарантированную грузоподъёмность в любой ориентации.
Для MB175 предусмотрены точно обработанные нижние контактные участки, обеспечивающие устойчивое прилегание к оптическому столу из магнитного материала. Основание незаменимо при временно введённого в оптический тракт фотодатчика, потому что позволяет работать с отдельными датчиками, блоками и инструментами, не занимая резьбовые отверстия столешницы. Для исполнения MB175 на алюминиевой оптической плите притяжение не возникает, поэтому её пригодность для такой оснастки необходимо проверить заранее.
Узел MB175 может использоваться совместно с обычными оптическими стойками и держателями, однако его не следует закреплять над головой или применять там, где падение груза создаёт опасность. В варианте MB175 реальное удержание зависит от материала, плоскостности, толщины и чистоты контактной поверхности, а также от направления приложенного усилия. У модели MB175 перед работой с прибором проверяют не только магнитную фиксацию, но и изгибающий момент от выносного крепления.
В задачах быстрой установки измерителя мощности в фиксированную зону важна воспроизводимость положения и простота демонтажа. В конструкции MB175 при разметке стенда важно сначала определить центр оптической оси, после чего распределить узлы по доступной сетке креплений; такая последовательность экономит время на перестановках. В конструкции MB175 при необходимости особенно точной угловой или линейной юстировки на шпильку устанавливают отдельный регулируемый узел: само магнитное основание отвечает за быстрое закрепление, а не за нанометрическое позиционирование.
Характеристики
- Артикул: MB175; тип: тяжёлое переключаемое магнитное основание.
- Крепёж: выступающая монтажная шпилька 1/4″-20.
- Применительно к MB175 номинальное усилие отрыва при установленных условиях испытания: 175 фунтов (приблизительно 778 Н).
- При использовании MB175 магнитная система: включаемая и отключаемая, предназначенная для быстрого перемещения по магнитной оптической поверхности.
- Для изделия MB175 нижние монтажные участки: прецизионно обработанные для устойчивого прилегания.
- Для исполнения MB175 совместимая база: ферромагнитные столы и стальные монтажные плиты; обычный алюминий не обеспечивает магнитного удержания.
- В варианте MB175 условия безопасности: не применять для подвесного потолочного монтажа и не принимать силу отрыва за универсальную грузоподъёмность.
- Механический интерфейс: для дюймовыми стойками и держателями; при переходе на другой стандарт резьбы требуется адаптер.
Отрасли применения
В практике установки MB175 востребовано как мобильная опора для приборов, участвующих в измерениях и юстировке. У модели MB175 возможность отключить магнит делает его удобным при испытании нескольких компоновок одной оптической схемы.
- Лабораторная фотоника: временная фиксация временно введённого в оптический тракт фотодатчика в зоне прохождения лазерного луча.
- Оптическая метрология: быстрой установки измерителя мощности в фиксированную зону и повторная калибровка положения приборов.
- Сервисные и наладочные работы: перенастройки высоты вспомогательной стойки без перетяжки крепежа с минимальным вмешательством в основную сборку.
- В конструкции MB175 исследовательские стенды: размещение вспомогательных экранов, измерительных головок или кронштейнов в доступной части стальной столешницы.
- Оптико-механические мастерские: создание быстро переставляемых контрольных точек с монтажной шпилькой 1/4″-20.
Выбирая MB175 для ответственной установки, учитывают направление усилий и необходимость страховочного механического закрепления, когда перемещаемый узел тяжелее обычной оптической оснастки. Применительно к MB175 перед включением магнита контактную поверхность очищают, а кабели располагают так, чтобы они не стаскивали основание в сторону. При использовании MB175 благодаря этому быстрое изменение положения становится управляемой операцией, а не случайным смещением измерительной системы.
