Описание

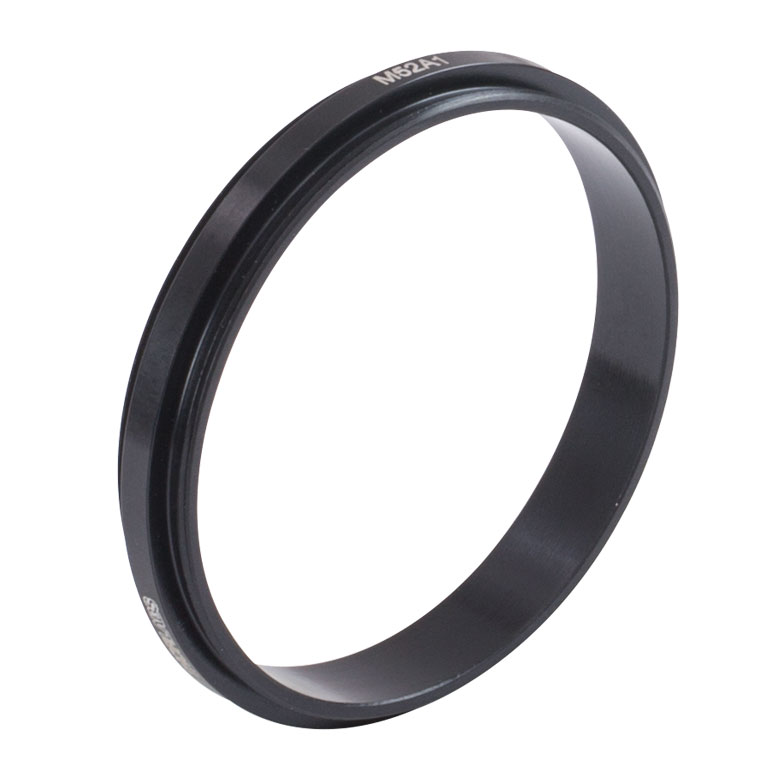

Соединительное кольцо M52A1 предназначено для включения резьбовых компонентов в сборные оптические и механические системы. Наружная резьба M52 × 0,75 мм позволяет согласовать элемент с ответным посадочным местом того же стандарта. Толщина кольца составляет 0,34 дюйма, то есть приблизительно 8,64 мм. Такие переходные детали используют для компоновки насадок, оправ и вспомогательных узлов, где важна осевая фиксация.
При подборе M52A1 основными характеристиками становятся диаметр наружной резьбы, её шаг и габарит по оси. Для корректной сборки одной лишь близости диаметров недостаточно: резьбы с отличающимся шагом не являются взаимозаменяемыми. Перед вворачиванием необходимо убедиться в совпадении профиля, отсутствии загрязнения и достаточном свободном ходе соединяемых деталей.
Кольцо M52A1 выполняет механическую, а не оптическую функцию. Оно не изменяет длину волны, фокусное расстояние или пропускание системы само по себе. Однако его осевой размер способен повлиять на расстояние между компонентами, а значит и на взаимное положение линз, фильтров либо других элементов сборки. Поэтому при расчёте оптического тракта важно учитывать фактическую посадку и толщину промежуточных колец.
Использование M52A1 оправдано в модульных лабораторных конфигурациях, когда требуется сформировать соединение с резьбовым интерфейсом M52 × 0,75 мм. Наличие наружной резьбы не даёт оснований предполагать конкретную внутреннюю резьбу или диаметр сквозного отверстия: эти параметры следует отдельно проверить на чертеже изделия. Нельзя также автоматически считать кольцо герметичным или предназначенным для вакуума.
При установке M52A1 желательно избегать чрезмерного затягивания, повреждения кромок и перекоса, который впоследствии затруднит разборку оптического узла. Механическая устойчивость зависит от глубины зацепления, соосности и материала сопрягаемых деталей. Для прецизионных задач желательно проверить торцевое биение и сохранение заданной дистанции после фиксации.
Резьбовое кольцо M52A1 удобно применять при реконфигурации опытных установок: конструкцию можно разбирать и собирать заново без постоянного соединения компонентов. Вместе с тем любая механическая проставка может увеличить суммарную длину оптического тракта. При проектировании стоит заранее определить доступное пространство, зазор до подвижных узлов и допустимое отклонение оптических осей.
При выборе M52A1 для конкретной установки рекомендуется заранее оформить перечень сопрягаемых деталей и критерии проверки после сборки. Для варианта M52A1 характерно, что для оптических приборов к таким критериям относятся воспроизводимость положения, отсутствие паразитных засветок или механических касаний, а также возможность безопасного обслуживания. Для варианта M52A1 характерно, что окончательную совместимость следует подтверждать по чертежам и характеристикам соединяемого оборудования, а не только по принадлежности компонентов к близким товарным сериям.
Характеристики
- Артикул: M52A1.
- Тип: соединительное кольцо для резьбового сопряжения.
- Наружная резьба: M52 × 0,75 мм.
- Толщина: 0,34 дюйма (примерно 8,64 мм).
- Назначение: механическое соединение совместимых деталей.
- Внутренний диаметр и внутренняя резьба: требуют сверки с чертежом.
- Оптическое действие: отсутствует; возможное влияние на межкомпонентное расстояние определяется толщиной.
Отрасли применения
- Оптические лаборатории: компоновка резьбовых оправ и переходных узлов.
- Микроскопия и машинное зрение: механическая сборка совместимых компонентов около оптического канала.
- Приборостроение: создание разъёмных соединений с наружной резьбой M52 × 0,75 мм.
- Экспериментальные стенды: изменение механического выноса и сборочной последовательности без доработки основных деталей.
