F4MSSN2P - Резьбовая втулка, фосфористая бронза, резьба: M4 x 0.25, длина: 10 мм, Thorlabs

Описание

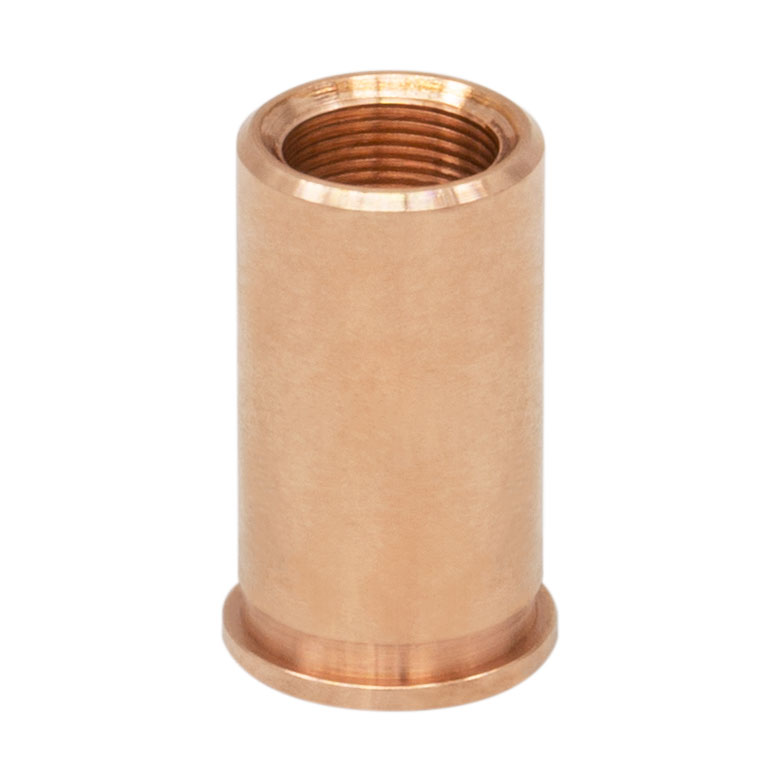

F4MSSN2P — это резьбовая втулка из фосфористой бронзы с резьбой M4 x 0.25 и длиной 10 мм, производства Thorlabs, предназначенная для использования совместно с точными регулировочными винтами тонкой настройки серии M4. Втулка представляет собой прецизионный компонент, служащий ответной резьбовой частью для точных регулировочных винтов в конструкциях, где требуется скользящая посадка без чрезмерного люфта. Материал фосфористой бронзы 510-й марки выбран благодаря его хорошим триботехническим свойствам, износостойкости и совместимости с вакуумными условиями эксплуатации.

Резьба M4 x 0.25 относится к разряду мелкого шага резьбы, обеспечивающего высокое разрешение линейного перемещения регулировочного винта — порядка 250 мкм за один оборот, что делает такое сочетание винта и втулки востребованным решением для ограниченных по пространству прецизионных регулировочных механизмов. Втулка вакуум-совместима вплоть до давления 1×10⁻⁶ Торр, что позволяет использовать её в специализированных приложениях с требованиями к чистоте вакуумной среды, включая научные эксперименты и полупроводниковое оборудование. Рекомендованный диаметр посадочного отверстия для запрессовки втулки составляет 0.2165 дюйма с допуском +0.0005/-0.0000 дюйма.

Производитель не рекомендует использовать метод прессовой посадки для установки данной втулки ввиду жёстких допусков сопрягаемых точных регулировочных винтов серии F4MSS, и рекомендует применение метода скользящей посадки для сохранения точности резьбового сопряжения. Втулки данного типа часто применяются совместно с регулировочными и контргайками той же резьбовой серии при сборке специализированных прецизионных юстировочных механизмов, где стандартные оптомеханические компоненты Thorlabs не обеспечивают требуемой компактности или точности регулировки. Такое сочетание компонентов даёт разработчикам оптомеханических узлов дополнительную гибкость при создании нестандартных прецизионных механизмов.

Характеристики

Резьба: M4 x 0.25. Длина: 10 мм. Материал: фосфористая бронза (сплав 510). Вакуумная совместимость: до 1×10⁻⁶ Торр. Рекомендуемый диаметр посадочного отверстия: 0.2165" (+0.0005/-0.0000"). Тип посадки: скользящая (press-fit не рекомендуется). Совместимость: точные регулировочные винты серии F4MSS.

Отрасли применения

Втулка F4MSSN2P применяется при сборке компактных прецизионных юстировочных механизмов в оптомеханических узлах, где требуется тонкая регулировка положения с мелким шагом. Она используется в вакуумном и полупроводниковом оборудовании благодаря совместимости с высоким вакуумом. Также втулка находит применение в лазерной технике и научном приборостроении при разработке нестандартных прецизионных механизмов позиционирования.
