Описание

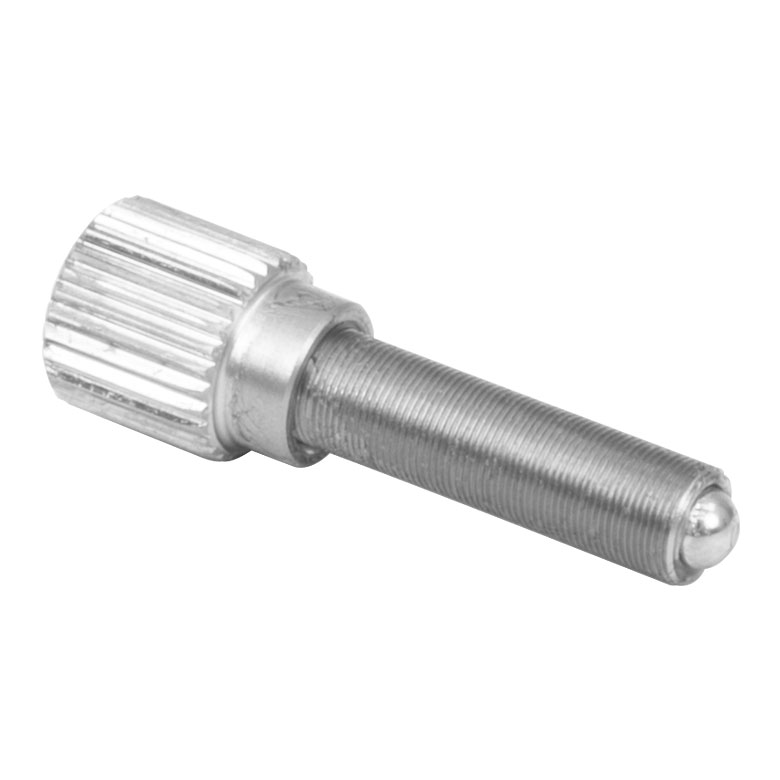

Регулировочный винт M4AS15 с ручной рукояткой предназначен для плавного механического перемещения и точной установки положения элементов в экспериментальной аппаратуре. Резьба M4 × 0,25 мм имеет небольшой шаг, благодаря чему вращение рукоятки преобразуется в относительно малое осевое смещение. Винт удобно применять там, где грубая регулировка недостаточна: при выравнивании оптики, установке упоров и настройке подвижных узлов.
Для M4AS15 указана длина 15 мм. Этот размер необходимо соотнести с длиной зацепления резьбы, конструкцией держателя и ожидаемым рабочим ходом. Сам по себе винт не задаёт диапазон перемещения собранного механизма, поскольку фактический ход ограничивается корпусом, ответной деталью и устройством упора. По той же причине нельзя приписывать ему точность позиционирования без сведений о люфте, нагрузке и упругости всей системы.
Поскольку M4AS15 имеет шаг резьбы 0,25 мм, один полный оборот в идеальной кинематической схеме соответствует осевому перемещению 0,25 мм относительно неподвижной ответной резьбы. При четверти оборота номинальное перемещение составит 0,0625 мм, но фактическая повторяемость зависит от условий контакта. Указанные значения являются геометрическим следствием шага резьбы, а не гарантией механической точности.
Ручная рукоятка облегчает проведение последовательных корректировок без подключения привода. При работе с M4AS15 следует избегать значительной боковой нагрузки на стержень, перекоса ответной резьбы и чрезмерного момента затяжки. Для мягкой посадки подвижной детали в ряде механизмов применяют пружинный преднатяг, обеспечивающий контакт с упорной поверхностью и уменьшающий проявление зазора при смене направления.
В лабораторной сборке M4AS15 может служить элементом юстировочного устройства для оптического зеркала, ограничителем движения небольшого столика или регулировкой высоты компактного кронштейна. Совместимость нужно проверять по резьбе, доступному пространству для рукоятки и материалу сопрягаемых деталей. Для серийной установки полезно зафиксировать исходное положение и допустимый диапазон вращения.
При эксплуатации M4AS15 следует защищать резьбовую пару от частиц и повреждений, не допускать закусывания и периодически проверять плавность хода. Если на винт действует вибрация, проектировщик механизма должен отдельно предусмотреть фиксацию установленного положения. Винт выступает элементом регулировочного узла, но не заменяет полноценный линейный транслятор с направляющими.
При выборе M4AS15 для конкретной установки рекомендуется заранее оформить перечень сопрягаемых деталей и критерии проверки после сборки. Для варианта M4AS15 характерно, что для оптических приборов к таким критериям относятся воспроизводимость положения, отсутствие паразитных засветок или механических касаний, а также возможность безопасного обслуживания. Для варианта M4AS15 характерно, что окончательную совместимость следует подтверждать по чертежам и характеристикам соединяемого оборудования, а не только по принадлежности компонентов к близким товарным сериям.
Характеристики
- Артикул: M4AS15.
- Тип: ручной точный регулировочный винт с рукояткой.
- Номинальная резьба: M4 × 0,25 мм.
- Длина винта: 15 мм.
- Номинальное осевое перемещение за оборот резьбы: 0,25 мм.
- Привод: ручное вращение.
- Применение: механическая регулировка и юстировка.
- Рабочий ход в собранном узле: зависит от конструкции ответной детали и корпуса.
Отрасли применения
- Оптические лаборатории: плавная установка положения зеркал и вспомогательных креплений.
- Приборостроение: винтовая корректировка механических упоров и небольших перемещений.
- Научное оборудование: изготовление ручных юстировочных механизмов с контролируемым шагом.
- Образовательные стенды: демонстрация преобразования вращения в линейное движение посредством мелкой резьбы.
