Поставщик
|
Thorlabs |
|
Артикул
|
SH25LP63 |
|
Типы изделий
|
крепления |
|
Резьба
|
1/4"-20 |
|
Тип крепежа
|
винты с укороченной головкой |
|
Особенности
|
с укороченной головкой |
|
Крепление
|
1/4"-20 |
Описание

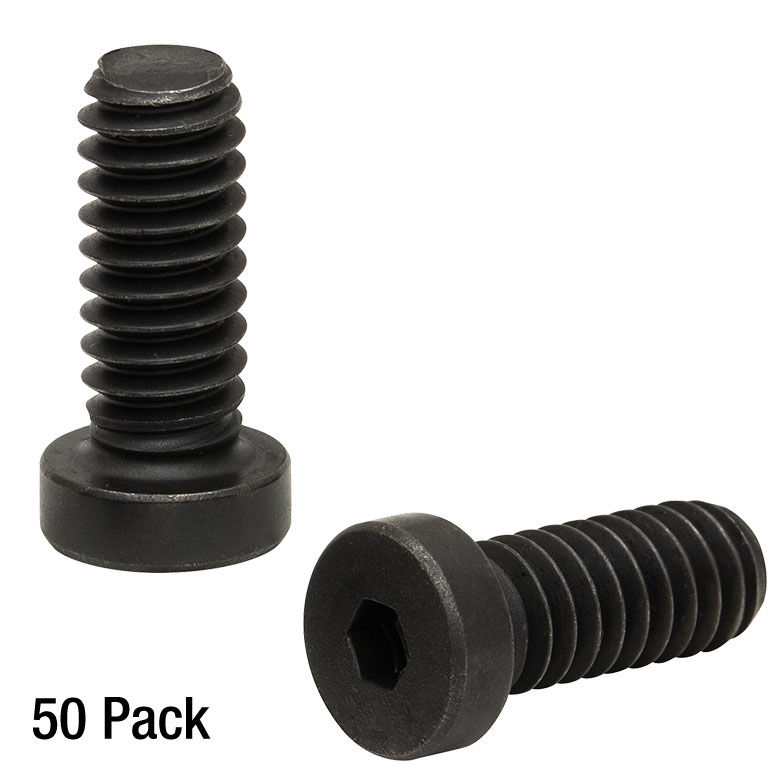

Крепёжный винт SH25LP63 предназначен для соединения элементов оптомеханической сборки с резьбой 1/4"-20. Длина 5/8" определяет допустимую глубину зацепления с основанием и должна подбираться с учётом толщины закрепляемой детали, шайбы и свободной глубины глухого отверстия. Партия содержит 50 штук.
Материал винта — сталь. Для обычных оптических столов и креплений выбор материала влияет на коррозионную стойкость и поведение резьбового соединения при частых перенастройках. Требования к вакуумной совместимости или высокой температуре следует подтверждать отдельно.
Геометрия головки снижена по высоте, поэтому изделие удобнее в местах с ограниченным вертикальным зазором. При установке необходимо правильно подобрать размер инструмента, полностью посадить его в гнездо и не прикладывать усилие, способное сорвать профиль головки.
Резьба 1/4"-20 должна точно соответствовать ответному отверстию. Дюймовая резьба 1/4-20 не взаимозаменяема с метрической M6, даже если диаметры внешне близки.
Длину крепежа нужно проверять именно для текущей сборки. Чрезмерно длинный винт упрётся в дно глухого отверстия и создаст ложное ощущение затяжки; слишком короткий оставит мало рабочих витков, и соединение может ослабнуть при вибрации.
При многократной сборке оптических стендов полезно группировать винты по резьбе и длине, чтобы случайно не заменить нужный крепёж близким по размеру. Перед установкой проверяют отсутствие повреждений на первых витках и загрязнений в гнезде; повторное использование допустимо при сохранении исправной геометрии.
Винт SH25LP63 применяют для механической фиксации, а не для прецизионной микрометрической регулировки. Качество ориентации оптического компонента задают его опорные поверхности, штифты и регулировочные узлы; винтовое соединение удерживает выбранное положение после юстировки.
Характеристики
- Резьба: 1/4"-20
- Номинальная длина: 5/8"
- Материал: сталь
- Количество в упаковке: 50 шт.
- Тип головки: уменьшенная по высоте, под ключ
- Вакуумное исполнение: не заявлено
Отрасли применения
- Крепление стоек и оптических плит с резьбой 1/4"-20
- Монтаж корпусов и кронштейнов измерительной аппаратуры
- Обслуживание разборных лабораторных оптомеханических стендов
- Серийная сборка оптических приборов и опытных механических узлов
