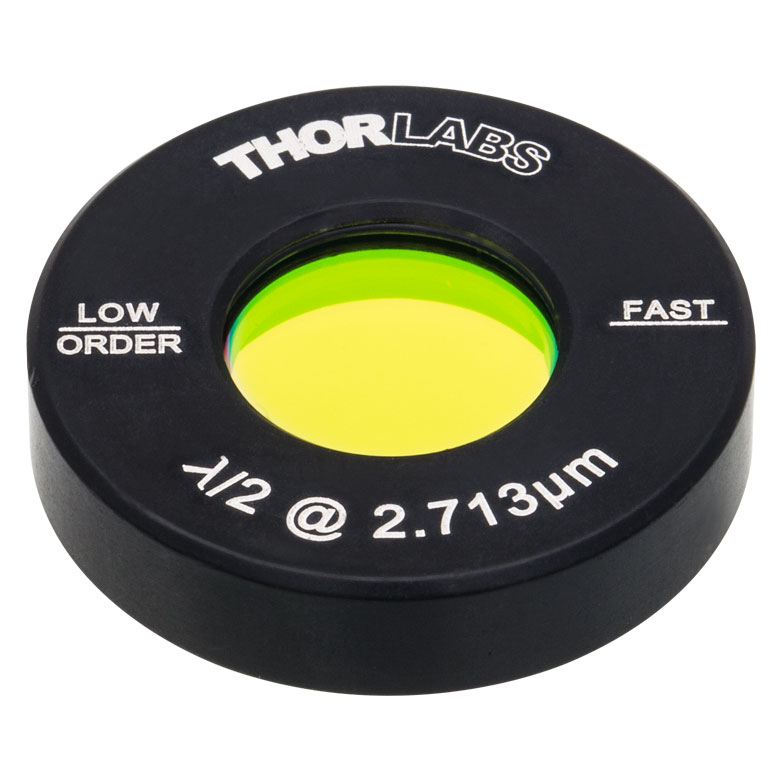

WPLH05M-2713 - Полуволновая пластинка низкого порядка, диаметр: 1/2", в оправе, рабочая длина волны: 2.713 мкм, Thorlabs

Описание

Полуволновая пластинка низкого порядка WPLH05M-2713, Ø1/2 дюйма, в оправе, 2,713 мкм. Полуволновая пластинка низкого порядка создает фазовую задержку λ/2 и поворачивает плоскость линейной поляризации. Исполнение в оправе упрощает установку, а рабочая длина волны 2,713 мкм относится к инфракрасному диапазону.

При проектировании установки сопоставляют рабочий спектр, апертуру, механический интерфейс, геометрию пучка и требования к точности с параметрами всей схемы. Монтаж проводят в чистой зоне, исключая перекос и чрезмерные нагрузки. После сборки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.

Работа в расчетном режиме поддерживает стабильность характеристик и повторяемость результата. Для лазерных и волоконных трактов дополнительно контролируют мощность, чистоту соединений, допустимый радиус изгиба и выполнение требований безопасности.

Характеристики

• Артикул: WPLH05M-2713
• Производитель: Thorlabs
• Наименование: Полуволновая пластинка низкого порядка WPLH05M-2713, Ø1/2 дюйма, в оправе, 2,713 мкм
• Монтаж: совместимая оптическая, волоконная или механическая система
• Эксплуатация: защита рабочих поверхностей и разъемов от загрязнений

Отрасли применения

Изделие используется в поляриметрии, ИК-лазерах, спектроскопии, интерферометрии и системах управления поляризацией. Конкретная конфигурация определяется задачами проекта и характеристиками сопрягаемого оборудования.

Волновые пластинки Thorlabs низкого порядка изготовлены из цельного куска фторида магния. В ассортименте представлены полу- и четвертьволновые пластинки. Пластинки Ø1/2" оптимизированы для работы в среднем ИК диапазоне и вмонтированы в корпус Ø1" без резьбы. Полуволновые пластинки как правило используют для вращения поляризации излучение, полуволновые выбирают для преобразования линейной поляризации в круговую.

Проходя сквозь такую пластинку, свет будет претерпевать небольшое число фазовых сдвигов на λ/m или λ (m=1, 2, 3…) в дополнение к разности хода, создаваемого пластинкой. Эта особенность отличает пластинки низкого порядка от пластин нулевого или множественного порядков, которые вносят разность хода 1/4 или 1/2 длины волны или (2N+1)/4 или (2N+1)/2 длины волны, где N=1,2,3... соответственно. Таким образом результат действия пластинок низкого порядка ближе к тому, что получают с помощью пластин нулевого порядка, и могут служить отличной альтернативой им.

Одна пластинка из фторида магния, используемая в волновых пластинках низкого порядка тоньше, чем пластины нулевого порядка, которые изготавливают из двух пластин множественного порядка, а значит волновые пластинки низкого порядка подходят для применений чувствительных к дисперсии.

Четвертьволновые пластинки для работы в среднем ИК диапазоне создают разность хода 3λ/4 или 5λ/4 между обыкновенной и необыкновенной компонентой. Полуволновые пластинки создают разность хода 3λ/2 (кроме WPLH05M-5300, которая вносит сдвиг на λ/2).

Каждая пластина помещена в металлический корпус из анодированного алюминия с пометками о свойствах пластины.

Особенности:

- Рабочий диапазон: 2.5 – 5.3 мкм;

- Диаметр пластины: Ø1/2", диаметр корпуса: Ø1";

- Четверть и полуволновые пластинки;

- Просветляющие покрытие на обеих сторонах;

- Соответствует требованиям RoHS.
