WPLH05M-3500 - Полуволновая пластинка низкого порядка, диаметр: 1/2", в оправе, рабочая длина волны: 3.5 мкм, Thorlabs

Описание

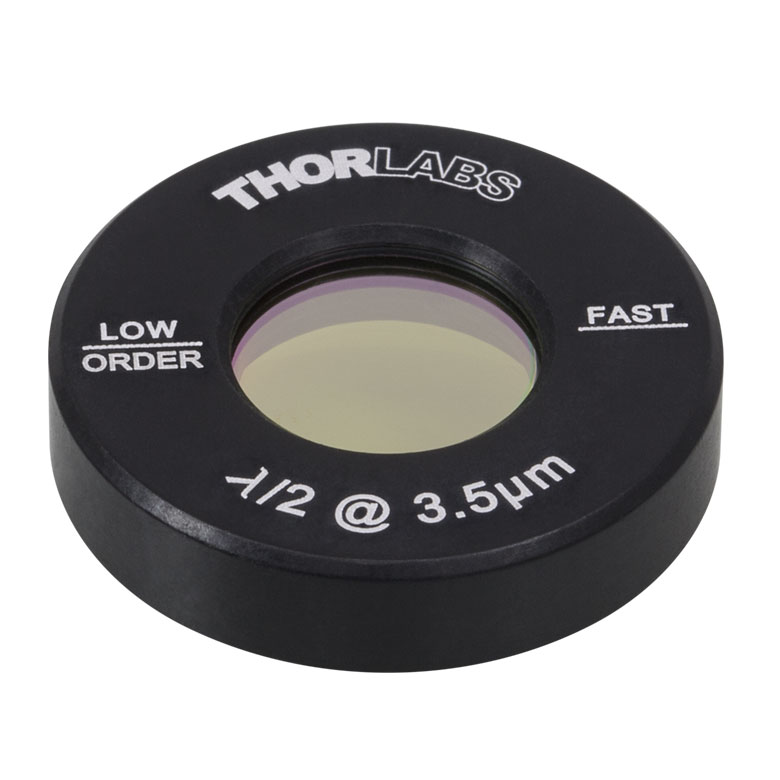

Полуволновая пластинка низкого порядка WPLH05M-3500 в оправе, Ø1/2 дюйма, 3,5 мкм. Волновая пластинка создает контролируемую фазовую задержку между ортогональными компонентами поляризации. Четвертьволновое исполнение преобразует линейную поляризацию в круговую или эллиптическую, а полуволновое поворачивает плоскость линейной поляризации. Нулевой или низкий порядок повышает стабильность работы в заданном ИК-диапазоне.

При включении в систему сопоставляют рабочий спектр, апертуру, фокусное расстояние, механический интерфейс и требования к качеству пучка с параметрами установки. Монтаж выполняют в чистой зоне, исключая перекос и чрезмерное усилие. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.

Соблюдение расчетного режима помогает сохранить стабильность оптических характеристик. В лазерных и волоконных трактах дополнительно контролируют мощность, чистоту соединений, допустимый радиус изгиба и требования безопасности.

Характеристики

• Артикул: WPLH05M-3500
• Производитель: Thorlabs
• Наименование: Полуволновая пластинка низкого порядка WPLH05M-3500 в оправе, Ø1/2 дюйма, 3,5 мкм
• Монтаж: совместимое оптическое, механическое или волоконное оборудование
• Эксплуатация: чистота рабочих поверхностей и защита от механических повреждений

Отрасли применения

Изделие используется в поляриметрии, ИК-лазерах, интерферометрии, спектроскопии и системах управления поляризацией. Конкретная схема определяется задачей, параметрами источника и характеристиками сопрягаемых компонентов.

Волновые пластинки Thorlabs низкого порядка изготовлены из цельного куска фторида магния. В ассортименте представлены полу- и четвертьволновые пластинки. Пластинки Ø1/2" оптимизированы для работы в среднем ИК диапазоне и вмонтированы в корпус Ø1" без резьбы. Полуволновые пластинки как правило используют для вращения поляризации излучение, полуволновые выбирают для преобразования линейной поляризации в круговую.

Проходя сквозь такую пластинку, свет будет претерпевать небольшое число фазовых сдвигов на λ/m или λ (m=1, 2, 3…) в дополнение к разности хода, создаваемого пластинкой. Эта особенность отличает пластинки низкого порядка от пластин нулевого или множественного порядков, которые вносят разность хода 1/4 или 1/2 длины волны или (2N+1)/4 или (2N+1)/2 длины волны, где N=1,2,3... соответственно. Таким образом результат действия пластинок низкого порядка ближе к тому, что получают с помощью пластин нулевого порядка, и могут служить отличной альтернативой им.

Одна пластинка из фторида магния, используемая в волновых пластинках низкого порядка тоньше, чем пластины нулевого порядка, которые изготавливают из двух пластин множественного порядка, а значит волновые пластинки низкого порядка подходят для применений чувствительных к дисперсии.

Четвертьволновые пластинки для работы в среднем ИК диапазоне создают разность хода 3λ/4 или 5λ/4 между обыкновенной и необыкновенной компонентой. Полуволновые пластинки создают разность хода 3λ/2 (кроме WPLH05M-5300, которая вносит сдвиг на λ/2).

Каждая пластина помещена в металлический корпус из анодированного алюминия с пометками о свойствах пластины.

Особенности:

- Рабочий диапазон: 2.5 – 5.3 мкм;

- Диаметр пластины: Ø1/2", диаметр корпуса: Ø1";

- Четверть и полуволновые пластинки;

- Просветляющие покрытие на обеих сторонах;

- Соответствует требованиям RoHS.
