Описание

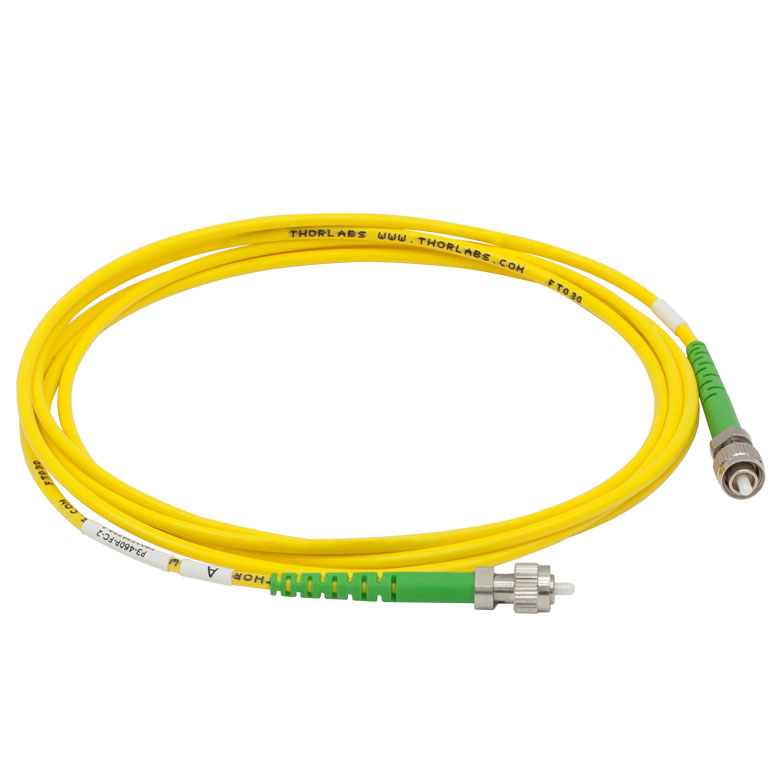

Соединительный оптоволоконный кабель P3-460P-FC-2 с низким уровнем вносимых потерь построен на одномодовом волокне, оптимизированном для диапазона длин волн от 488 до 633 нм, то есть для видимого излучения синего, зелёного и красного участков спектра, типичных для аргоновых, диодных и гелий-неоновых лазерных источников. Длина кабеля составляет 2 метра, а на одном конце установлен разъём FC/APC с наклонной полировкой торца волокна под углом около 8°, что существенно снижает уровень обратных отражений по сравнению с плоской полировкой FC/PC, что особенно важно в чувствительных к обратному рассеянию лазерных и интерферометрических схемах. Пониженный уровень вносимых потерь достигается за счёт точного контроля геометрии сердцевины волокна и качества сварных соединений внутри кабельной сборки, что обеспечивает высокую эффективность передачи энергии видимого излучения на протяжении всей длины волоконного тракта.
Характеристики
- Модель: P3-460P-FC-2, производитель Thorlabs
- Тип волокна: одномодовое
- Длина кабеля: 2 м
- Рабочий диапазон длин волн: 488-633 нм
- Разъём: FC/APC с угловой полировкой
- Низкий уровень вносимых потерь
- Минимизированные обратные отражения благодаря APC-полировке
Отрасли применения
Кабель применяется в системах, работающих с видимым лазерным излучением — конфокальной микроскопии, флюоресцентной спектроскопии, оптических пинцетах, а также в интерферометрических и голографических установках, чувствительных к паразитным обратным отражениям. Его используют в биофотонных исследованиях, аналитическом приборостроении и в лабораториях квантовой оптики, где требуется передача видимого лазерного излучения по одномодовому волокну с минимальными потерями и без искажения поляризационных или интерференционных характеристик пучка.
Одномодовые соединительные кабели с низким уровнем вносимых потерь от компании Thorlabs оснащены FC/PC или FC/APC разъемами на обоих концах. Дополнительно доступны кабели с FC/PC разъемом на одном конце и FC/APC разъемом на другом. Каждый кабель тестируется, что позволяет гарантировать исключительно низкий уровень потерь. Измеряемые характеристики кабеля указаны в спецификациях, которые прилагаются к каждому волокну.
Данные кабели предназначены для передачи сигнала в диапазонах: 320 – 430 нм, 400 – 532 нм, 488 – 633 нм или 633 – 780 нм. Стандартный уровень вносимых потерь для кабелей этого типа составляет 0.9 дБ, 0.5-0.6 дБ или 0.3 дБ. Следует отметить, что низкий уровень вносимых потерь можно гарантировать только при соединении двух однотипных кабелей. Представленные кабели обладают высоким уровнем потерь на отражение: 50 дБ (для FC/PC) и 60 дБ (для FC/APC).
В стандартных кабелях возможны небольшие отклонения параметров волокна (например, смещение центра сердцевины световода относительно центра оболочки или несовпадение сердцевины волокна с центром кабеля). Это приводит к тому, что при соединении волокон их сердцевины смещены друг относительно друга, и уровень вносимых потерь значительно возрастает. В одномодовых кабелях ситуация ухудшается за счет небольшого размера сердцевины волокна. В кабелях с низким уровнем вносимых потерь сердцевина точно центрируется, что значительно уменьшает вносимые потери.
Процесс производства кабелей с низким уровнем вносимых потерь включает ручной подбор волокон с малым отклонением от концентричности оболочки и сердцевины, также предъявляются жесткие требования к внешнему диаметру волокна. Вручную подбирается и каждый наконечник, так чтобы внутренний диаметр наконечника соответствовал размеру оптоволокна, а канал наконечника располагался по центру. Такая процедура подбора обеспечивает соосность всех компонентов волокна.
Компания Thorlabs также предлагает оптические розетки для стыковки FC-FC, SMA - SMA и FC-SMA разъемов. Использование таких оптических розеток уменьшает обратные отражения и обеспечивает точную соосность сердечников соединяемых кабелей.
Особенности:
- Одномодовые соединительные кабели;
- Передача сигнала в диапазонах: 320-430 нм, 405-532 нм, 488-633 нм и 633-780 нм;
- Низкий уровень вносимых потерь: 0.3 – 0.9 дБ (зависит от длины волны);
- Разъёмы: FC/PC или FC/APC;
- Каждый кабель тестируется индивидуально;
- В комплект поставки включены колпачки для защиты наконечников от пыли.
