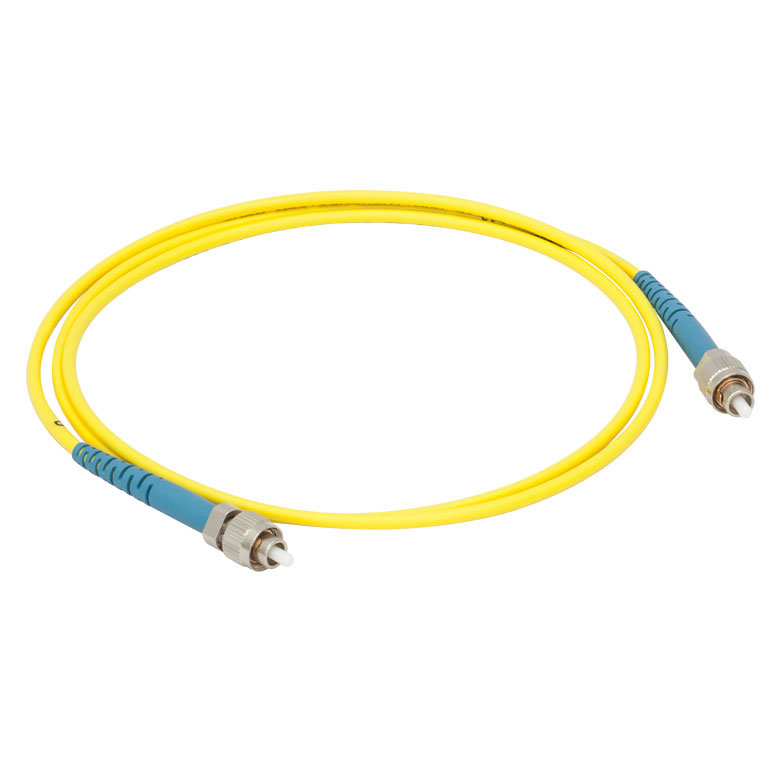

Одномодовый соединительный оптоволоконный кабель P1-305P-FC-1, 1 м, диапазон 320–430 нм, FC/PC, низкие вносимые потери. Одномодовый оптоволоконный кабель передает излучение в основной моде, обеспечивая предсказуемую пространственную структуру сигнала. Длина и спектральный диапазон определяют место кабеля в оптической схеме, а разъемы FC/PC обеспечивают повторяемое подключение к совместимым устройствам. Низкие вносимые потери особенно важны при передаче маломощных сигналов и работе в УФ- или телекоммуникационном диапазоне.
При интеграции в прибор сопоставляют параметры изделия с геометрией пучка, длиной волны, требуемой точностью и механическим интерфейсом. Оптические поверхности держат в чистоте, не касаются пальцами и фиксируют без чрезмерных нагрузок. После монтажа проводят юстировку относительно оси системы и проверяют отсутствие нежелательных отражений, виньетирования либо механического натяжения.
Стабильный результат обеспечивает применение в расчетном режиме и соблюдение требований сопрягаемого оборудования. Для лазерных и волоконных трактов дополнительно контролируют мощность, радиусы изгиба, чистоту коннекторов и безопасность работы с излучением.
Характеристики
- Артикул: P1-305P-FC-1
- Производитель: Thorlabs
- Наименование: Одномодовый соединительный оптоволоконный кабель P1-305P-FC-1, 1 м, диапазон 320–430 нм, FC/PC, низкие вносимые потери
- Монтаж: совместимая оптическая или механическая система
- Эксплуатация: защита рабочих поверхностей и разъемов от загрязнений
- Подбор: по спектральному диапазону, габаритам и параметрам тракта
Отрасли применения
Одномодовый патч-корд используют в волоконных лазерах, измерительных стендах, спектроскопии, оптической связи, датчиках и системах доставки излучения. Конкретная конфигурация зависит от рабочего спектра, допустимых потерь, размеров светового поля и требований проекта.
Одномодовые соединительные кабели с низким уровнем вносимых потерь от компании Thorlabs оснащены FC/PC или FC/APC разъемами на обоих концах. Дополнительно доступны кабели с FC/PC разъемом на одном конце и FC/APC разъемом на другом. Каждый кабель тестируется, что позволяет гарантировать исключительно низкий уровень потерь. Измеряемые характеристики кабеля указаны в спецификациях, которые прилагаются к каждому волокну.
Данные кабели предназначены для передачи сигнала в диапазонах: 320 – 430 нм, 400 – 532 нм, 488 – 633 нм или 633 – 780 нм. Стандартный уровень вносимых потерь для кабелей этого типа составляет 0.9 дБ, 0.5-0.6 дБ или 0.3 дБ. Следует отметить, что низкий уровень вносимых потерь можно гарантировать только при соединении двух однотипных кабелей. Представленные кабели обладают высоким уровнем потерь на отражение: 50 дБ (для FC/PC) и 60 дБ (для FC/APC).
В стандартных кабелях возможны небольшие отклонения параметров волокна (например, смещение центра сердцевины световода относительно центра оболочки или несовпадение сердцевины волокна с центром кабеля). Это приводит к тому, что при соединении волокон их сердцевины смещены друг относительно друга, и уровень вносимых потерь значительно возрастает. В одномодовых кабелях ситуация ухудшается за счет небольшого размера сердцевины волокна. В кабелях с низким уровнем вносимых потерь сердцевина точно центрируется, что значительно уменьшает вносимые потери.
Процесс производства кабелей с низким уровнем вносимых потерь включает ручной подбор волокон с малым отклонением от концентричности оболочки и сердцевины, также предъявляются жесткие требования к внешнему диаметру волокна. Вручную подбирается и каждый наконечник, так чтобы внутренний диаметр наконечника соответствовал размеру оптоволокна, а канал наконечника располагался по центру. Такая процедура подбора обеспечивает соосность всех компонентов волокна.
Компания Thorlabs также предлагает оптические розетки для стыковки FC-FC, SMA - SMA и FC-SMA разъемов. Использование таких оптических розеток уменьшает обратные отражения и обеспечивает точную соосность сердечников соединяемых кабелей.
Особенности:
- Одномодовые соединительные кабели;
- Передача сигнала в диапазонах: 320-430 нм, 405-532 нм, 488-633 нм и 633-780 нм;
- Низкий уровень вносимых потерь: 0.3 – 0.9 дБ (зависит от длины волны);
- Разъёмы: FC/PC или FC/APC;
- Каждый кабель тестируется индивидуально;
- В комплект поставки включены колпачки для защиты наконечников от пыли.
