Описание

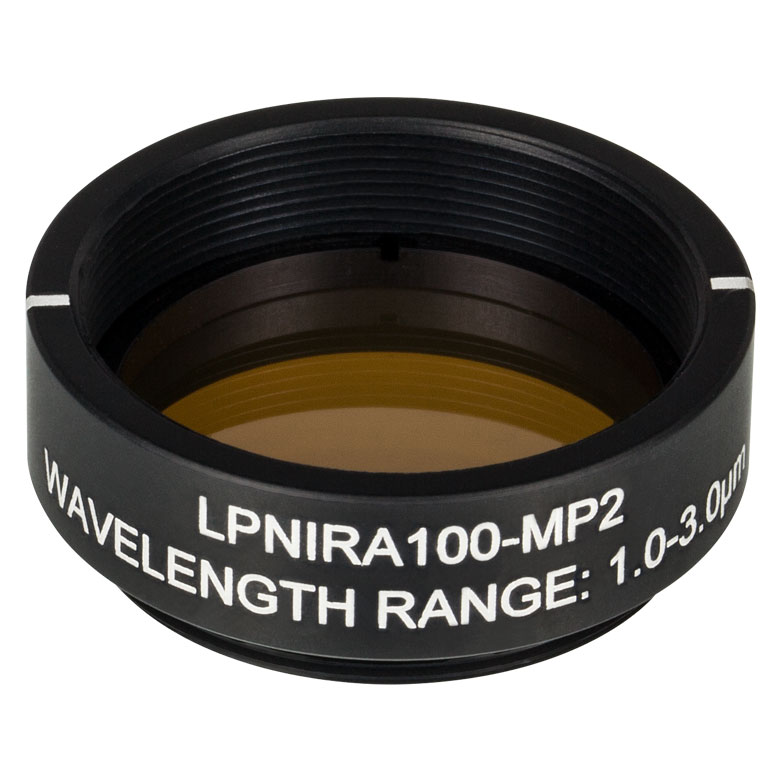

Линейный поляризатор LPNIRA100-MP2 от Thorlabs — это оптический элемент, пропускающий свет с определённой ориентацией плоскости поляризации и подавляющий ортогональную составляющую, чаще всего за счёт поглощающей полимерной поляризационной плёнки, заламинированной между защитными стеклянными подложками. Такая конструкция отличается от поляризационных призм или кубиков тем, что действует по принципу селективного поглощения, а не разделения пучка на два выходящих в разные стороны компонента, что упрощает встраивание элемента в оптическую схему с одним рабочим направлением луча. Рабочий диапазон 1000-3000 нм охватывает ближний и значительную часть среднего инфракрасного излучения, что делает поляризатор специализированным элементом для инфракрасной фотоники, где обычные видимые поляризационные плёнки неэффективны. Диаметр 25 мм и наличие оправы с резьбой SM1 — стандартным конструктивом Thorlabs с шагом 1-32 — обеспечивают прямую совместимость с широким ассортиментом трубчатых оптических держателей, кубов и переходников этого производителя без дополнительной адаптации.
Характеристики
- Тип: линейный (поглощающий) поляризатор
- Производитель: Thorlabs
- Диаметр: 25 мм
- Рабочий диапазон: 1000-3000 нм
- Оправа: с резьбой SM1
- Селективное поглощение одной поляризационной компоненты
- Совместимость со стандартной оптомеханикой SM1
Отрасли применения
Поляризаторы для ближнего и среднего инфракрасного диапазона применяются в спектроскопии инфракрасного поглощения, системах телекоммуникаций на длинах волн 1000-1700 нм, а также в научных исследованиях материалов, где требуется контролировать или анализировать поляризационные свойства инфракрасного излучения. Используются в лазерных системах с волоконными усилителями, в поляризационной микроскопии инфракрасного диапазона и в промышленных датчиках, где поляризационный контроль сигнала повышает точность измерений в присутствии рассеянного или отражённого излучения.
Линейные поляризаторы фирмы Thorlabs из натриевого стекла, допированного наночастицами почти сферической формы значительно превосходят по показателям традиционные поляризаторы на полимерной основе. В основе работы поляризаторов обоих типов лежит поглощение излучения, поляризованного перепендикулярно оси пропускания, однако поляризаторы с наночастицами обладают более высокими показателями лучевой стойкости и коэффициента экстинкции.
Белая линия на оправе поляризатора указывает ось пропускания. Если модель поставляется без оправы, то ось пропускания отмечают двумя черными метками на боковой поверхности пластинки (кроме моделей LPMIR050 и LPMIR100). Оправы поляризаторов оснащены внешней резьбой SM05 (0.535"-40) или SM1 (1.035"-40), что позволяет легко интегрировать данные элементы в систему пользователя. Обратите внимание, что поляризаторы в оправах не могут быть отделены от нее.
Поляризаторы без оправы (кроме моделей LPNIRA и LPMIR) с двух сторон покрыты пластинками из стекла (B270 - Schott glass) с согласованным показателем преломления для обеспечения прочности. Поляризаторы в оправе не ламинируют, поэтому они обладают более высокой лучевой стойкостью. Однако это делает их более хрупкими (толщина поляризатора без стеклянных пластинок составляет 0.20 – 0.28 мм). Несмотря на отсутствие дополнительных защитных покрытий поляризаторы в оправе можно очищать с помощью стандартных средств для очистки оптики и растворителей.
Особенности:
- Лучевая стойкость: до 25 Вт/см2;
- Рабочий диапазон: от УФ до ИК;
- Коэффициент экстинкции: до 100 000:1;
- Диаметр поляризаторов: Ø12.5 мм и Ø25.0 мм;
- Для заказа доступны модели в оправе с резьбой;
- Устойчивы к воздействиям УФ излучения и химикатов.
