Описание

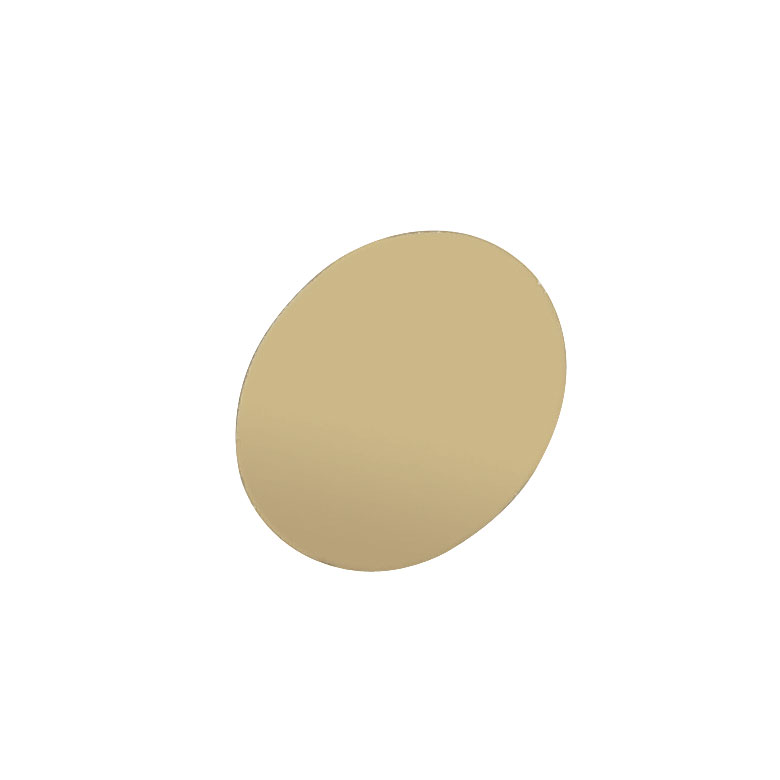

Линейный поляризатор LPMIR050 от Thorlabs предназначен для работы в среднем инфракрасном диапазоне длин волн от 1500 до 5000 нм. Элемент имеет диаметр 12,5 мм и поставляется без оправы, что позволяет интегрировать его в различные оптические системы с помощью стандартных держателей. Поляризатор изготовлен по технологии нанопроволочной решётки на подложке из прозрачного материала, что обеспечивает высокий коэффициент пропускания для света с нужной поляризацией и сильное подавление ортогональной компоненты. Благодаря широкому рабочему диапазону он подходит для использования с лазерами на квантовых каскадах, тепловыми источниками и другими ИК-системами. Устройство имеет компактные размеры и малый вес, что упрощает монтаж. Высокое качество изготовления гарантирует стабильность поляризационных характеристик и долговечность. Поляризатор может использоваться для анализа состояния поляризации, в качестве аттенюатора в паре с поворотным креплением или для очистки поляризации лазерного пучка.
Характеристики
- Тип: линейный поляризатор
- Диаметр: 12,5 мм
- Рабочий диапазон: 1500–5000 нм
- Без оправы
- Технология: нанопроволочная решётка
- Высокий коэффициент пропускания
- Сильное подавление ортогональной поляризации
- Компактные размеры
- Подходит для ИК-лазеров и тепловых источников
Отрасли применения
Поляризатор LPMIR050 используется в среднем инфракрасном диапазоне для лазеров на квантовых каскадах, CO₂-лазерах (10,6 мкм не входит, но 5 мкм входит), а также в спектроскопии и газоанализе. Он применяется для создания линейно поляризованного излучения, анализа поляризации в оптических трактах и для защиты детекторов от нежелательной поляризации. В научных исследованиях поляризатор востребован в экспериментах по ИК-оптике, интерферометрии и молекулярной спектроскопии. Промышленные применения включают датчики, системы контроля и медицинские приборы, работающие в диапазоне 1,5–5 мкм. Благодаря отсутствию оправы элемент легко встраивается в произвольные держатели, что обеспечивает гибкость конструкции.
Линейные поляризаторы фирмы Thorlabs из натриевого стекла, допированного наночастицами почти сферической формы значительно превосходят по показателям традиционные поляризаторы на полимерной основе. В основе работы поляризаторов обоих типов лежит поглощение излучения, поляризованного перепендикулярно оси пропускания, однако поляризаторы с наночастицами обладают более высокими показателями лучевой стойкости и коэффициента экстинкции.
Белая линия на оправе поляризатора указывает ось пропускания. Если модель поставляется без оправы, то ось пропускания отмечают двумя черными метками на боковой поверхности пластинки (кроме моделей LPMIR050 и LPMIR100). Оправы поляризаторов оснащены внешней резьбой SM05 (0.535"-40) или SM1 (1.035"-40), что позволяет легко интегрировать данные элементы в систему пользователя. Обратите внимание, что поляризаторы в оправах не могут быть отделены от нее.
Поляризаторы без оправы (кроме моделей LPNIRA и LPMIR) с двух сторон покрыты пластинками из стекла (B270 - Schott glass) с согласованным показателем преломления для обеспечения прочности. Поляризаторы в оправе не ламинируют, поэтому они обладают более высокой лучевой стойкостью. Однако это делает их более хрупкими (толщина поляризатора без стеклянных пластинок составляет 0.20 – 0.28 мм). Несмотря на отсутствие дополнительных защитных покрытий поляризаторы в оправе можно очищать с помощью стандартных средств для очистки оптики и растворителей.
Особенности:
- Лучевая стойкость: до 25 Вт/см2;
- Рабочий диапазон: от УФ до ИК;
- Коэффициент экстинкции: до 100 000:1;
- Диаметр поляризаторов: Ø12.5 мм и Ø25.0 мм;
- Для заказа доступны модели в оправе с резьбой;
- Устойчивы к воздействиям УФ излучения и химикатов.
