Описание

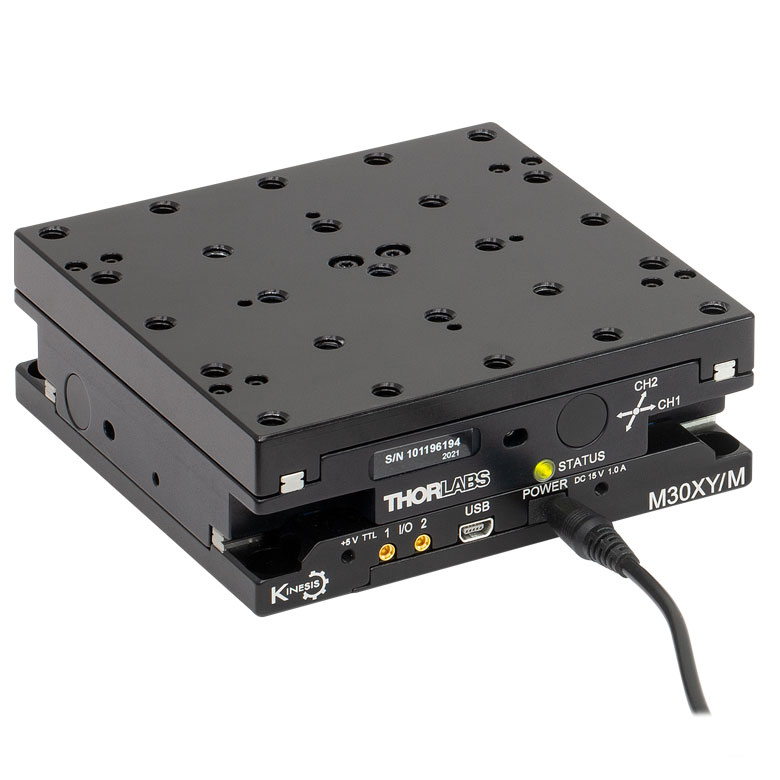

Моторизованная двухкоординатная платформа Kinesis, 30 мм, M6. Модель M30XY/M предназначена для интеграции в специализированные оптические, исследовательские и измерительные системы. Двухосевая платформа имеет встроенную электронику управления и сервоприводы постоянного тока с обратной связью по положению. Подобная конструкция предназначена для воспроизводимого перемещения нагрузки при юстировке оптики, сканировании образцов и автоматизации измерительных циклов.
Метрическая резьба M6 × 1,0 рассчитана на лабораторную оснастку с соответствующими винтами. Положение по двум осям можно задавать программно, что особенно полезно при картировании поверхности и многократном совмещении луча с образцом. Механика с прецизионными направляющими и датчиком положения помогает повторно выходить к заданным координатам. Программное управление освобождает оператора от ручного вращения микрометрических винтов, но точность всей установки по-прежнему зависит от крепления нагрузки и устойчивости основания.
Монтаж и совместимость. При выборе модели M30XY/M следует исходить из особенностей конкретной сборки, её оптической схемы и условий проведения эксперимента. Допустимая нагрузка зависит от ориентации системы; при вертикальном монтаже предельное значение меньше. Точность позиционирования следует оценивать с учётом массы образца, температурного дрейфа, длины траектории и жёсткости рамы. Перед автоматическим запуском проверяют свободный ход, защиту кабелей и отсутствие механических препятствий.
Характеристики
- Артикул изделия: M30XY/M.
- Тип и исполнение: моторизованная двухкоординатная платформа kinesis, 30 мм, m6.
- Число осей перемещения: две, X и Y.
- Номинальный ход каждой оси: 30 мм.
- Привод: сервомотор постоянного тока со встроенной электроникой.
- Максимальная скорость по технической спецификации: до 2,4 мм/с.
- Повторяемость в двух направлениях: ±1 мкм.
- Резьба монтажных отверстий: M6 × 1,0.
- Размер верхней платформы: 115 × 115 мм.
Практические особенности. Указанные технические значения необходимо использовать применительно именно к исполнению M30XY/M: они не означают автоматической совместимости с любым оборудованием того же класса. При проектировании установки рекомендуется сверять чертежи, электрические параметры, допуски, требования к теплоотводу и документацию сопрягаемых узлов.
Отрасли применения
Практическое применение M30XY/M охватывает научное приборостроение, фотонику, оптическую метрологию и исследовательские лаборатории. Конкретный сценарий зависит от особенностей оборудования и характеристик измеряемого объекта; ниже приведены типовые направления использования.
- Автоматическое сканирование образцов в лабораторной оптике при использовании m30xy/m в составе совместимой установки.
- Юстировка компонентов лазерных и спектроскопических установок при использовании m30xy/m в составе совместимой установки.
- Программируемая картография поверхности с точечной регистрацией при использовании m30xy/m в составе совместимой установки.
- Позиционирование измерительных датчиков и камер при использовании m30xy/m в составе совместимой установки.
- Точные повторяемые перемещения на исследовательских стендах при использовании m30xy/m в составе совместимой установки.
Контроль параметров. Для получения воспроизводимых результатов необходимо задать исходные настройки, документировать рабочие условия и контролировать связанные факторы: механическое выравнивание, параметры источников питания, защиту персонала и ограничения измерительной системы. Узел M30XY/M работает как часть более сложной аппаратуры, поэтому итоговые показатели определяются не только его собственными свойствами, но и конфигурацией соседних элементов.
