Описание

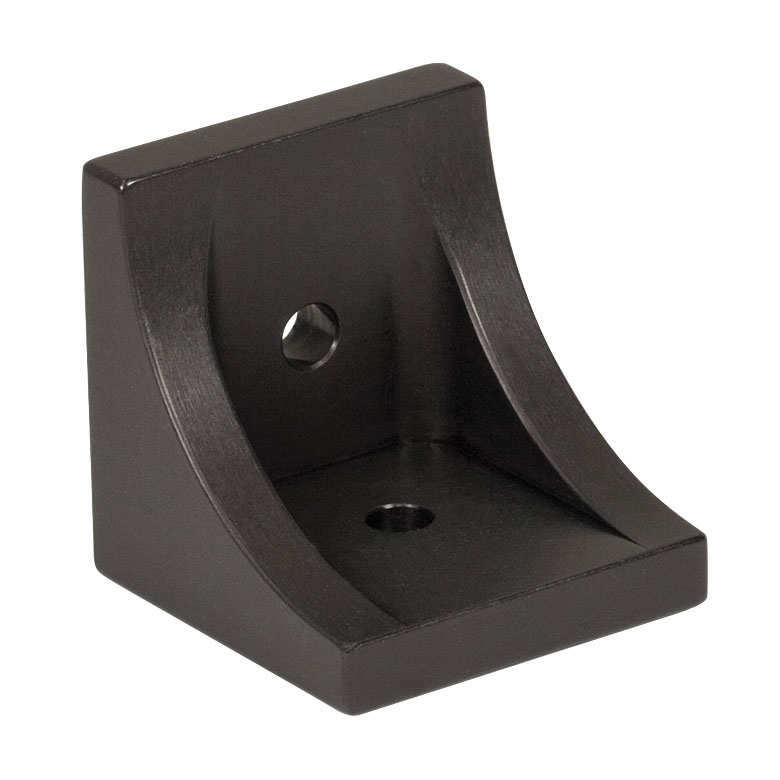

Кронштейн MS102 преобразует обычную горизонтальную компоновку линейного транслятора в вертикально ориентированный монтажный узел. Это необходимо для установки оптики на заданной высоте, изменения положения фокусирующего элемента по вертикали либо формирования взаимно перпендикулярных координат без разработки собственного уголка.
Жёсткая угловая деталь согласована с монтажной системой малогабаритных платформ серии MS. При соединении с подходящим транслятором она передаёт нагрузку на опорную плоскость, одновременно освобождая боковой доступ к механизму регулировки. При этом реальная вертикальная грузоподъёмность зависит от платформы, направления движения, массы нагрузки и плеча установленного оборудования.
Монтаж начинают с крепления нижней части кронштейна к неподвижной плите и проверки ориентации второй стороны. После установки транслятора убеждаются, что винт тонкой подачи не упирается в соседние поверхности при крайних положениях. Угловая связь делает особенно важной жёсткость основания: перекос снижает качество юстировки.
При проектировании такого узла, комплектующие малогабаритных трансляторов позволяют собрать нужную конфигурацию без разработки нестандартных механических деталей. При проектировании такого узла, основная задача монтажного элемента состоит в передаче нагрузки и сохранении предусмотренной геометрии перемещений. При проектировании такого узла, при соединении нескольких координат особенно важно соблюдать ориентацию площадок и точно совмещать установочные базы.
При проектировании такого узла, промежуточные кронштейны и плиты не являются самостоятельными актуаторами и не увеличивают ход платформ. При проектировании такого узла, дополнительные соединения создают новые источники возможного люфта, поэтому плоскости сопряжения очищают, винты затягивают равномерно, а положение узла проверяют после монтажа. При проектировании такого узла, для сохранения ортогональности используют предусмотренные штифты, если они входят в выбранную конфигурацию.
Характеристики
- Тип: угловой монтажный кронштейн
- Рабочая задача: вертикальное размещение MS-транслятора
- Платформы совместимой серии: MS
- Число собственных регулируемых координат: 0
- Механическая функция: поворот направления монтажной поверхности
- Режим использования: вспомогательная оптомеханика
Кронштейн не создаёт дополнительной степени свободы без установленного актуатора. При измерениях с тяжёлой оптикой следует проверять максимально допустимую нагрузку того транслятора, который размещён в вертикальном положении.
Отрасли применения
Наиболее характерные направления использования для MS102 приведены ниже. При проектировании такого узла, выбор компонентов окружающей системы зависит от оптической схемы, особенностей монтажа и условий эксплуатации.
- Фокусировка по высоте
- Организация координаты Z в оптических узлах
- Исследовательские системы с вертикальным смещением
- Компактные пространственные механизмы для лазерных стендов
