Описание

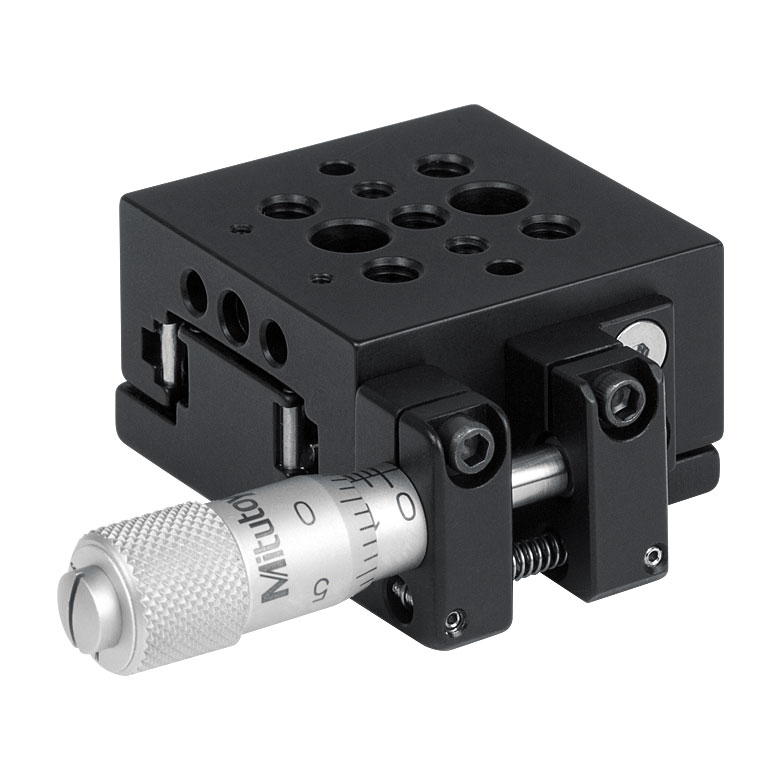

Платформа MS1S/M рассчитана на метрические оптомеханические сборки с ограниченным пространством по направлению перемещения. Микрометр вынесен на боковую сторону, благодаря чему на торце можно разместить близко расположенные элементы оптического тракта. Ход каретки используется для небольших поправок положения, например при выведении изображения в фокус или совмещении оси луча.
Диапазон перемещения достигает 6,5 мм, верхняя и нижняя монтажные поверхности рассчитаны на резьбу M4. Внутри применяются шариковые направляющие, обеспечивающие плавный короткий ход. Микрометр позволяет вести отсчёт смещения по метрической шкале. При использовании установочных штифтов совместимых деталей можно строить ортогональные комбинации без произвольной разметки.
Транслятор часто работает в составе лабораторного механического контура, и качество результата зависит от фиксации неподвижного основания. Если при затяжке соседней детали нагрузка передаётся через подвижную каретку, возможно изменение выставленной координаты. Поэтому установку выполняют до тонкой юстировки, а окончательную регулировку проводят без излишнего бокового усилия.
В рамках данного монтажного решения, боковое расположение микрометрической головки освобождает пространство по оси перемещения, позволяя разместить оборудование ближе к соседним деталям. В рамках данного монтажного решения, тонкая подача полезна для фокусировки и точного совмещения, когда обычное ручное смещение приводит к слишком большим шагам. В рамках данного монтажного решения, приёмлемое усилие на каретке и точность установки определяются механикой направляющих и положением закреплённой нагрузки.
В рамках данного монтажного решения, при работе необходимо учитывать доступ к барабану микрометра, направление отсчёта и имеющийся запас хода в обе стороны. В рамках данного монтажного решения, после доводки выбранное положение фиксируют предусмотренным механизмом; любые значимые нагрузки на подвижный столик при монтаже желательно исключить. В рамках данного монтажного решения, различия между дюймовым и метрическим исполнением затрагивают резьбовой интерфейс и средства измерения, поэтому крепёж подбирают под конкретный артикул.
Характеристики
- Ход одной координаты: 6,5 мм
- Способ управления: боковая микрометрическая головка
- Метрическая резьба: M4
- Количество перемещаемых направлений: одно
- Направляющие: шариковые
- Предназначение: точная ручная подача компонентов
- Возможность интеграции: платформы и адаптеры серии MS
Внешняя схожесть с дюймовой платформой MS1S не означает взаимозаменяемости всего крепежа. При подборе комплекта следует сверить шаг метрической резьбы, доступ к микрометру и расположение присоединительных отверстий.
Отрасли применения
Наиболее характерные направления использования для MS1S/M приведены ниже. В экспериментальном комплекте, выбор компонентов окружающей системы зависит от оптической схемы, особенностей монтажа и условий эксплуатации.
- Лабораторные фокусирующие механизмы
- Позиционирование держателей микропрепаратов
- Установка осветителей в метрических макетах
- Исследования по оптической юстировке
