Описание

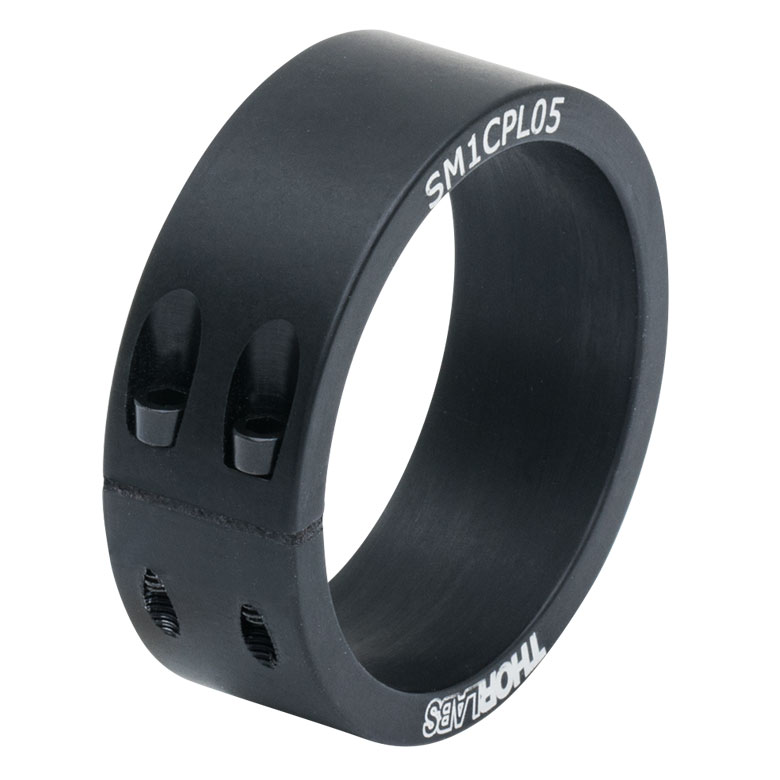

SM1CPL05 — вспомогательный механический элемент для системы оптических тубусов SM1. Его основная задача — соединение и фиксация цилиндрических узлов. Он не изменяет спектральные свойства оптики и не является линзой: роль детали заключается в поддержании нужной конфигурации корпуса и удобстве сборки.
Зажимная муфта длиной 0,5″ (12,7 мм) соединяет два совместимых тубусных узла через боковую фиксацию, без необходимости вращать полностью собранные оптические модули.
Механическую совместимость проверяют по реальному типу сопряжения: для резьбовой крышки нужен свободный внутренний интерфейс, а для зажимной муфты — цилиндрический участок достаточной длины. Если соединение фиксируют винтом, следует избегать чрезмерной затяжки, способной деформировать тонкостенный тубус.
При наличии уже отъюстированных элементов крепёжный аксессуар выбирают так, чтобы он не заставлял вращать соседние оптические блоки. Поворот резьбового тубуса во время демонтажа может изменить ориентацию поляризатора, решётки или другого чувствительного компонента; не вращающееся соединение позволяет избежать такого эффекта.
Практически важна не только геометрическая совместимость сопрягаемых деталей, но и порядок сборки. Сначала выстраивают оптическую ось, затем фиксируют положение подвижных или резьбовых элементов, после чего повторно контролируют центровку на рабочей длине волны. Такая последовательность помогает отличить смещение оптического компонента от механического перекоса крепления.
Состояние контактных поверхностей особенно важно при частом открытии и закрытии тракта. Попавшие между деталями частицы могут изменить посадку и ухудшить повторяемость положения оптики; поэтому резьбу и цилиндрические участки соединения осматривают перед сборкой.
Характеристики
- Артикул: SM1CPL05.
- Совместимая система: SM1 (1.035″-40).
- Зажимная муфта длиной 0,5″ (12,7 мм) соединяет два совместимых тубусных узла через боковую фиксацию, без необходимости вращать полностью собранные оптические модули.
Отрасли применения
- Каркасные и тубусные оптические системы при обслуживании и смене узлов.
- Приборостроение: закрепление соосных модулей в компактном корпусе.
- Лабораторная измерительная оптика, требующая повторяемой механической сборки.
