Описание

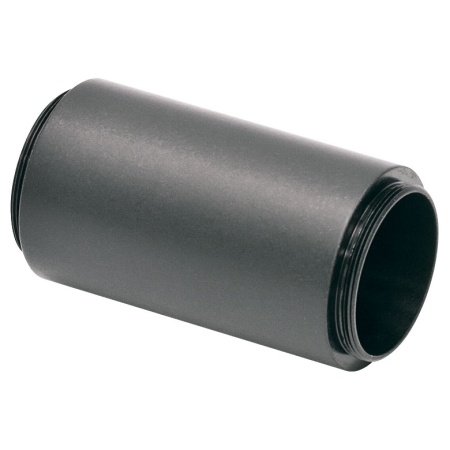

SM1S20 — двухдюймовая соединительная трубка. Длина соединителя 2 дюйма позволяет увеличить расстояние между соседними SM1-узлами без набора нескольких коротких переходников. Это конкретное исполнение используется в задачах: построение протяжённых модульных тубусных систем.
Резьбовой соединитель обеспечивает стыковку тубусных секций с заданным стандартом SM1 1.035"-40. Он не изменяет длину волны, оптическую силу или поляризацию пучка: на работу оптического тракта влияют положение уже установленных линз, апертур и фильтров. Поэтому при подборе адаптера прежде всего проверяют наличие внутренней либо наружной резьбы у сопрягаемых деталей.
Для точного сопряжения проверяют глубину вворачивания и наличие свободного места до расположенных внутри элементов. Кольцо или муфта не должны касаться оптической поверхности. Соосность проверяют после окончательной затяжки: соединительная резьба задаёт механическую ось, но она не компенсирует перекос уже установленных внутренних компонентов.
Для выбора SM1S20 решающее значение имеют параметры исполнения, указанные для этой позиции: Трубка для соединения тубусов для линз SM1; длина: 2". При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Такой переходник не выполняет оптического преобразования и не обеспечивает микрометрическую регулировку расстояния. Если необходимо активное позиционирование линзы, в конструкцию добавляют регулируемый тубус либо отдельный транслятор.
Монтажная последовательность для SM1S20: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации двухдюймовая соединительная трубка необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1S20
- Тип: Двухдюймовая соединительная трубка
- Назначение: Построение протяжённых модульных тубусных систем
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Трубка для соединения тубусов для линз SM1
- длина: 2"
Отрасли применения
- Сборка оптических приборов: стыковка линзовых тубусов с одинаковым стандартом посадки.
- Спектроскопия: формирование механически непрерывного пути от источника к приёмнику.
- Метрологические стенды: воспроизводимое изменение механической базы оптического тракта.
- Построение протяжённых модульных тубусных систем
