Описание

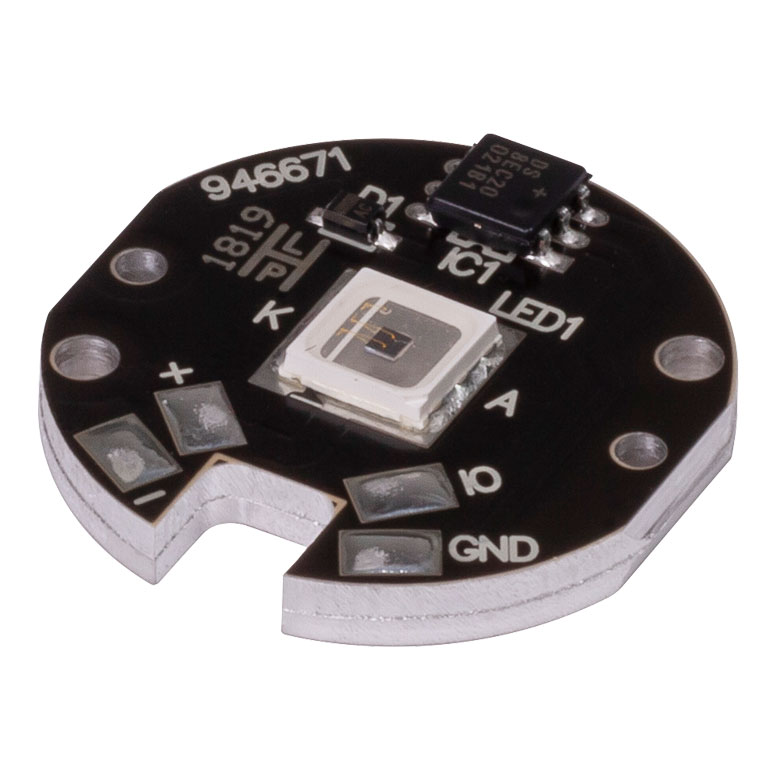

Инфракрасный светодиод на металлоосновной печатной плате служит встраиваемым широкополосным источником для специализированных приборов. Исполнение MCPCB позволяет разместить излучатель в собственном корпусе и связать его тепловой путь с внешним радиатором. Такой компонент подходит разработчикам, которым требуется самостоятельно задать монтажную геометрию, защитное окно и собирающую оптику.
Спектр MBB2D1 содержит максимумы приблизительно на 770, 860 и 940 нм. Это положения пиков широкополосного излучения, а не три независимо управляемых канала и не три узкие лазерные линии. При подборе фильтра следует оценивать пропускаемую часть реального спектра; суммарную мощность платы нельзя целиком отнести к одному из спектральных максимумов.
Минимальная интегральная мощность MBB2D1 составляет 740 мВт, типичная — 1090 мВт. Нормируемый выход относится к паспортным условиям, а максимальный непрерывный ток равен 1000 мА.
Для работы платы необходимы токовый драйвер с ограничением до 1000 мА и надежный тепловой контакт металлической основы с рассчитанным теплоотводом. Запуск на большой нагрузке без охлаждения способен вызвать уход параметров или повреждение излучателя. Подключение выполняют с соблюдением полярности, а условия установившейся температуры контролируют при испытаниях законченного прибора.
Собирающую систему проектируют отдельно, учитывая размер светящейся площадки и угловое распределение излучения. Плата не обеспечивает готового параллельного пучка, а потери при вводе в объектив или волокно зависят от апертуры. Проверку мощности проводят после всех используемых элементов, применяя приемник, чувствительный к полной рабочей ИК-полосе.
Характеристики
- Артикул: MBB2D1.
- Спектральная характеристика: пики приблизительно 770, 860 и 940 нм.
- Минимальная мощность: 740 мВт, интегральная. Типичная: 1090 мВт.
- Максимальный непрерывный ток: 1000 мА.
- Типичное прямое напряжение: 4.8 В.
- Типичный полный угол излучения на полувысоте: 120°.
- Исполнение: печатная плата с металлической основой, внешний теплоотвод необходим.
- Собственная лазерная когерентность и раздельное управление спектральными пиками MBB2D1 не заявлены.
Отрасли применения
- Исследовательская фотоника: применение MBB2D1 в широкополосных осветительных схемах с фильтрацией нужной спектральной области и контролем реально доступного сигнала.
- Оптоэлектронное приборостроение: проверка приемных каналов, чувствительных к областям около 770, 860 и 940 нм, с учетом спектральной характеристики MBB2D1.
- Лабораторные измерения: исследование пропускания оптики на базе MBB2D1; применение как количественного эталона мощности требует отдельной калибровки источника и всего измерительного тракта.
