Описание
Оптический излучатель на основе светодиодного кристалла применяется в научной аппаратуре и экспериментальных измерительных каналах. Он позволяет организовать контролируемую подсветку в невидимой глазу области спектра без использования когерентного лазерного пучка.

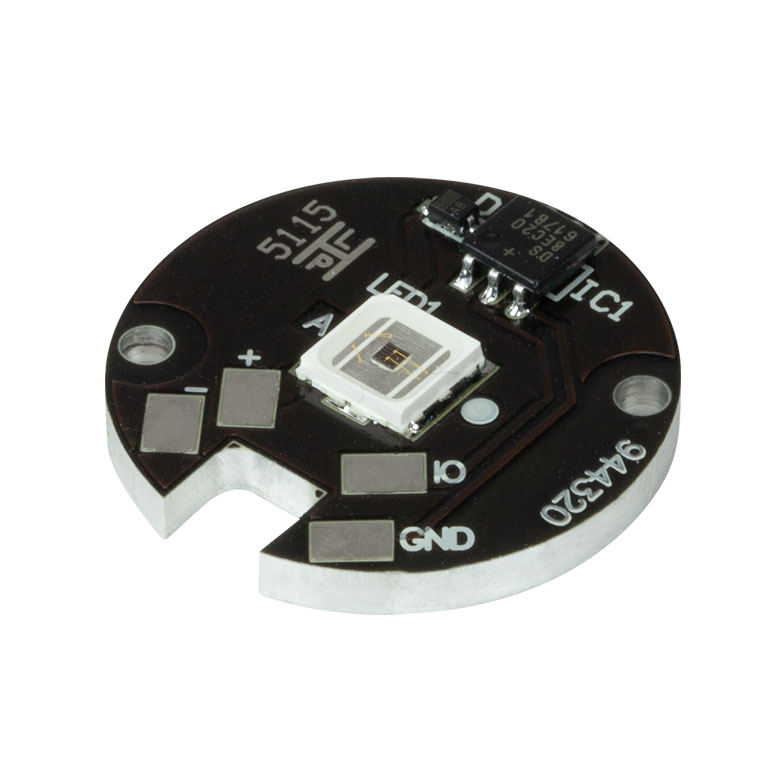

Модификация на печатной плате удобна для встраивания в собственную осветительную головку и позволяет самостоятельно выбрать радиатор, механическую фиксацию и электрический интерфейс.
Номинальная длина волны 1050 нм описывает центральную спектральную область, а значение FWHM 37 нм показывает ширину полосы на половине максимальной интенсивности. Это необходимо учитывать при выборе интерференционных фильтров, чувствительности фотодетектора и оценке возможного фонового сигнала.
Минимальная паспортная оптическая мощность составляет 160 мВт, тогда как типичное значение — 210 мВт. Реальная отдача зависит от рабочего тока, температуры перехода и условий отвода тепла; паспортный максимум тока 600 мА нельзя рассматривать как обязательный режим эксплуатации.
Металлоосновная плата обеспечивает теплопроводящий путь от кристалла к внешнему радиатору, но сама по себе не отменяет необходимости полноценного охлаждения. Для надёжной работы плату закрепляют на подходящем теплоотводе с теплопроводящим интерфейсом; полярность электрических контактов проверяют перед подключением драйвера.
Угол излучения 128° характеризует направленность потока на уровне половины максимальной интенсивности. При расчёте освещённости образца важно учитывать расстояние, дополнительные линзы и апертуры; мощность излучателя и мощность, попадающая на чувствительную площадку детектора, обычно различаются.
Излучение находится вне видимой области, поэтому визуальная оценка включённого источника ненадёжна. При лабораторной эксплуатации контролируют электрический режим, не направляют излучение в глаза и применяют измерители, чувствительные к соответствующей длине волны.
Характеристики
- Номинальная длина волны: 1050 нм.
- Минимальная оптическая мощность: 160 мВт.
- Типичная оптическая мощность: 210 мВт.
- Максимальный постоянный ток: 600 мА.
- Ширина спектра FWHM: 37 нм.
- Угол излучения (FWHM): 128°.
- Исполнение: металлоосновная печатная плата (MCPCB).
Отрасли применения
Изделие применяют в следующих направлениях и прикладных задачах:
- Калибровка фотоприёмников: построение повторяемой экспериментальной методики с фиксацией рабочих условий и результатов измерений.
- Испытания инфракрасных камер: интеграция оборудования в научные установки при предварительной проверке совместимости узлов.
- Спектральная оптика: применение в проектных и опытно-конструкторских работах с контролем параметров процесса.
