Описание

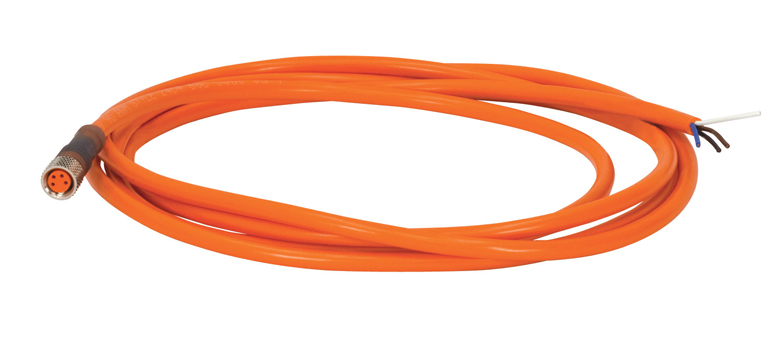

Шнур питания светодиодного источника предназначен для подключения совместимого осветителя к пользовательской низковольтной системе. На одном конце установлен прямой гнездовой M8-разъем, на другом находятся четыре свободных проводника. Это не сетевой шнур 230 В и не готовый блок питания со стабилизацией тока либо напряжения.
PAA630 имеет длину 2 м. Соединения: M8, прямое гнездо, и четыре свободных проводника. Согласованность портов проверяют до подачи питания.
Для PAA630 в схеме LED-массивов LIU коричневый провод связан с контактом 1 питания +24 В, белый — с контактом 2 общего провода; синий и черный в этой конкретной схеме не используются. Это назначение относится к указанному осветителю и не является универсальной распиновкой всех M8-устройств. Перед внешним подключением сверяют паспорт светодиодного блока.
Свободные жилы PAA630 требуют надежного окончания, изоляции и разгрузки в пользовательском приборе. Неиспользуемые проводники изолируют раздельно и не оставляют доступными для случайного замыкания. Наличие четырех жил не означает наличие четырех каналов управления яркостью: функциональность определяется подключаемым осветителем.
Перед подключением PAA630 отключают соответствующее оборудование и выполняют предусмотренный разряд силовых цепей, если он требуется.
При интеграции PAA630 длину выбирают с учетом полной траектории движения и доступа к обслуживанию.
При изготовлении пользовательского питающего узла важно различать стабилизацию питания готовой LED-матрицы и прямое токовое управление отдельным светодиодом. Шнур M8 не выполняет ни одну из этих функций сам. Подходящая схема определяется входом конкретного осветителя, поэтому наличие кабеля не заменяет его электрическую спецификацию.
Характеристики
- Артикул: PAA630.
- Длина: 2 м.
- Окончания: M8, прямое гнездо, и четыре свободных проводника.
- Назначение: подвод питания к совместимому LED-осветителю.
- Тип: пассивный электрический кабель, без преобразующей электроники.
- Совместимость определяется распиновкой и моделью оборудования, не одним числом контактов.
Отрасли применения
- Лабораторные приборы: штатное соединение поддерживаемых устройств кабелем PAA630.
- Обслуживание оборудования: замена линии длиной 2 м с сохранением исходной распиновки и назначения.
- Интеграция исследовательских стендов: организация надежной проводки с учетом движения, электробезопасности и требований к сигналам.
