Описание

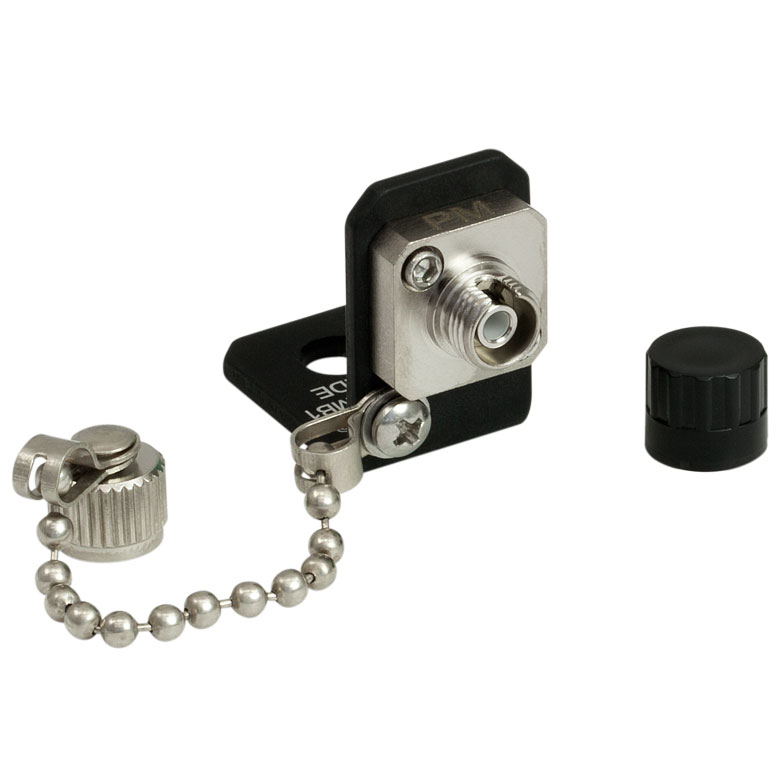

L-образный стыковочный кронштейн ADAFCPMB1 служит для соединения двух оптоволоконных кабелей с разъёмами одного стандарта, а также для закрепления такого соединения на оптическом столе или в каркасной системе. Проходная розетка внутри кронштейна выравнивает наконечники разъёмов друг напротив друга, а угловая форма позволяет закрепить узел на плите, стержне или стенке корпуса.
Кронштейн рассчитан на одно соединение: он аккуратно фиксирует одну пару разъёмов и подходит для отдельных линий. Совместимость определяется типом разъёма (FC/PC, FC/APC, SMA или ST) и типом бокового ключа: узкий ключ (2.0 мм) соответствует стандартным разъёмам FC/APC, широкий (2.2 мм) — стандартным разъёмам FC/PC. Выбирайте кронштейн, соответствующий обоим соединяемым разъёмам, иначе стыковка будет невозможна или приведёт к повышенным потерям.
В волоконной оптике важна чистота и воспроизводимость стыка: торцы наконечников должны прилегать без зазора и загрязнений, а для разъёмов с косой полировкой APC — быть ориентированы по ключу. Стыковочный кронштейн обеспечивает механическую фиксацию, снимает нагрузку с волокна и защищает соединение от случайного перемещения при работе установки.
Кронштейны применяются как удобная точка коммутации в стендах: волокна источника, приёмника и исследуемого элемента подключаются к панели, а не соединяются «в воздухе». Это ускоряет переключение схем и уменьшает износ разъёмов.
Для оформления заказа и последующего подбора аксессуаров ориентируйтесь на артикул ADAFCPMB1. Если изделие планируется использовать в составе большой установки, заранее проверьте по документации допустимые нагрузки, тип и шаг резьбы, а также необходимость дополнительных комплектующих — держателей, кабелей, контроллеров или крепежа.
Характеристики
- Артикул: ADAFCPMB1
- Производитель: Thorlabs
- Тип изделия: L-образный стыковочный кронштейн
- 1 соединение: FC/PC - FC/PC или FC/APC - FC/APC
- Широкий боковой ключ (2.2 мм)
- Форма: L-образный кронштейн для монтажа проходных соединителей
Отрасли применения
- Телекоммуникации и волоконно-оптические линии связи: коммутация и тестирование волоконных трактов.
- Научные исследования: подключение источников, детекторов и волоконных узлов на оптическом столе.
- Лазерная и волоконная техника: организация панелей коммутации на приборных стойках.
- Метрология: измерения потерь и характеристик волоконных компонентов.
- Медицинская фотоника: сборка волоконных систем доставки излучения.
