Описание
RS99T/M относится к перископической оптомеханике, позволяющей изменить высоту лазерного пучка при помощи двух отражений. В отличие от отдельного наклонного зеркального держателя, перископ формирует законченный путь между нижним и верхним уровнями установки. Это полезно, когда луч нужно провести над другими приборами или совместить две оптические оси с разной высотой.
Перископическая схема использует два зеркала, ориентированных приблизительно под 45° к направлению падающего луча. Первое зеркало отправляет пучок вверх, второе возвращает его в горизонтальную плоскость на другой высоте. Такая геометрия сохраняет удобное направление трассы, но требует точного согласования углов обеих отражающих поверхностей.
Это отдельный блок перископической системы. Для получения законченного оптического тракта его соединяют с соответствующим вторым блоком, стойкой, прижимным основанием и зеркалами. Наличие только одного зеркального узла не обеспечивает полноценного подъёма и возврата луча на нужную высоту.

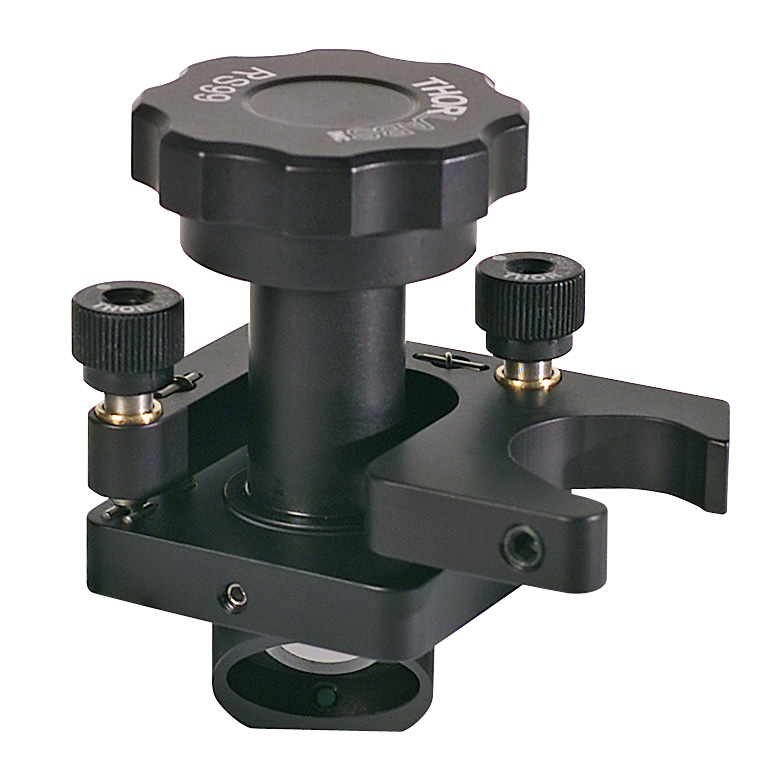

Верхний блок предусматривает непрерывное вращение на 360° и независимую угловую юстировку примерно ±4° по двум направлениям. Это даёт возможность компенсировать ошибку входного угла и совместить выходящий луч с требуемой осью, не переставляя весь перископ.
Исполнение RS99T/M рассчитано на метрические монтажные соединения. Перед сборкой важно подобрать крепёж, стойку и положение прижимной вилки. Даже при совпадающем диаметре оптики винтовые соединения разных стандартов нельзя смешивать.
При юстировке сначала направляют маломощный пучок на центр нижнего зеркала, затем корректируют верхнюю точку отражения и только после этого настраивают конечную ось. Для работы с лазером необходимы защитные меры и контроль паразитных отражений; конструкция сама по себе не является защитным кожухом.
Характеристики
- Артикул: RS99T/M.
- Назначение: изменение высоты прохождения оптического пучка.
- Оптическая схема: два отражения при полной сборке.
- Совместимая оптика: зеркала диаметром 25,4 мм.
- Вращение отдельных зеркальных узлов: 360°.
- У верхнего блока: регулировка наклона и поворота около ±4°.
- Монтажный стандарт: метрический.
- Для законченной схемы необходимы дополнительные компоненты перископа.
Отрасли применения
- Перенос лазерного пучка между разными высотами оптической схемы.
- Обход объёмных приборов и механических препятствий на столе.
- Согласование входной и выходной осей интерферометрической установки.
- Сборка переменных и многопроходных оптических трактов.
При интеграции RS99T/M в готовую систему инженер проверяет сопряжение с крепежом, допустимую нагрузку и требуемую свободу регулировки. Для узлов, работающих рядом с лазерным лучом, дополнительно контролируют отсутствие перекрытия апертуры и безопасность рассеянного излучения. Точные предельные значения нагрузки, момента затяжки и допусков не следует определять по одному названию изделия: их берут из чертежа конкретной модификации.
