Описание
Метрический InGaAs-детектор прежнего поколения предназначен для регистрации ближнего ИК-света с фиксированным усилением. Относительно крупная активная область облегчает ввод по сравнению с миниатюрными высокоскоростными диодами. Версия /M описывает механическое крепление и не задает сама по себе сетевое напряжение внешнего питания.

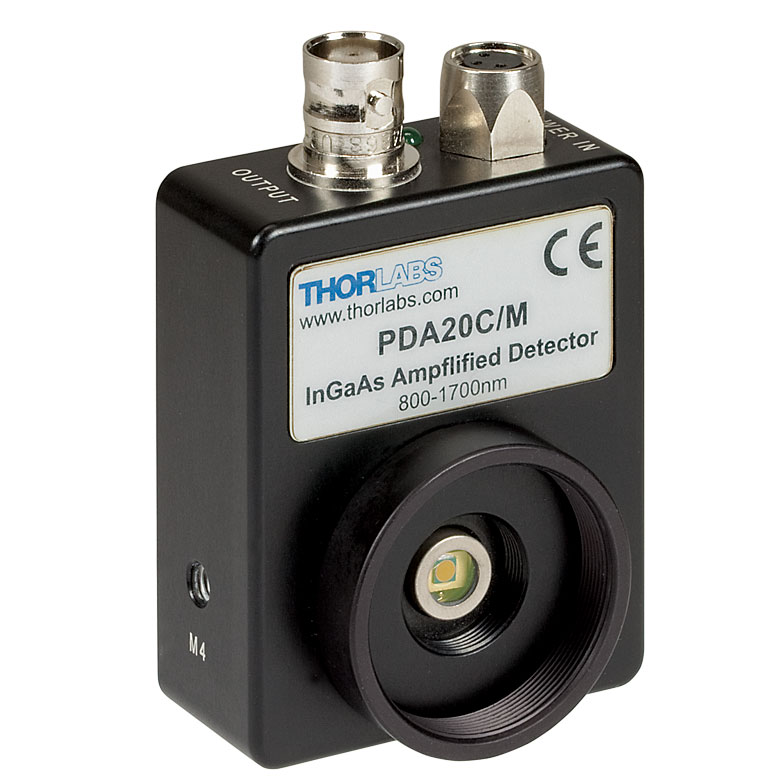

PDA20C/M использует материал InGaAs; рабочая область 800–1700 нм, активная площадь 3,14 мм². Максимальная малосигнальная полоса составляет 5 МГц при паспортных условиях.
Усиление PDA20C/M фиксировано конструкцией.
PDA20C/M не следует автоматически описывать как версию с питанием только от 230 В. При сервисной интеграции проверяют фактически поставленный адаптер и его переключатель сети. Метрическая резьба и региональная электрическая комплектация являются независимыми признаками изделия.
Электрический выход PDA20C/M имеет связь по постоянному току.
Монтаж PDA20C/M: M4.
При измерениях с PDA20C/M оценивают темновой уровень, внешний фон и линейность отклика в рабочей области.
Для прежней метрической версии важно сохранить правильную установку чувствительной поверхности относительно внешних трубок и линз. При замене держателя расстояние до фокуса может измениться, хотя винт M4 остается совместимым. После сервисной сборки заново проверяют прием света и электрический уровень. Частотные 5 МГц не определяют оптическое пространственное разрешение: последнее относится к геометрии и назначению внешнего тракта.
Характеристики
- Артикул: PDA20C/M.
- Материал: InGaAs; спектральная область 800–1700 нм.
- Активная площадь: 3,14 мм².
- Максимальная малосигнальная полоса: 5 МГц.
- Усиление: фиксированное.
- Связь выхода: DC; электрическая нагрузка учитывается при измерении.
- Крепежное исполнение: M4.
- Тип: свободнопространственный приемник со встроенным усилителем.
- Сетевое питание относится к внешнему адаптеру, не к фотодиодному входу.
Отрасли применения
- Лабораторная фотоника: преобразование света 800–1700 нм в электрический сигнал с помощью PDA20C/M.
- Исследование модулированных источников: амплитудная и временная регистрация в пределах полосы 5 МГц и выбранного режима.
- Оптические стенды: мониторинг уровня и сравнительные измерения при учете спектральной чувствительности, фона и условий нагрузки.
