Описание

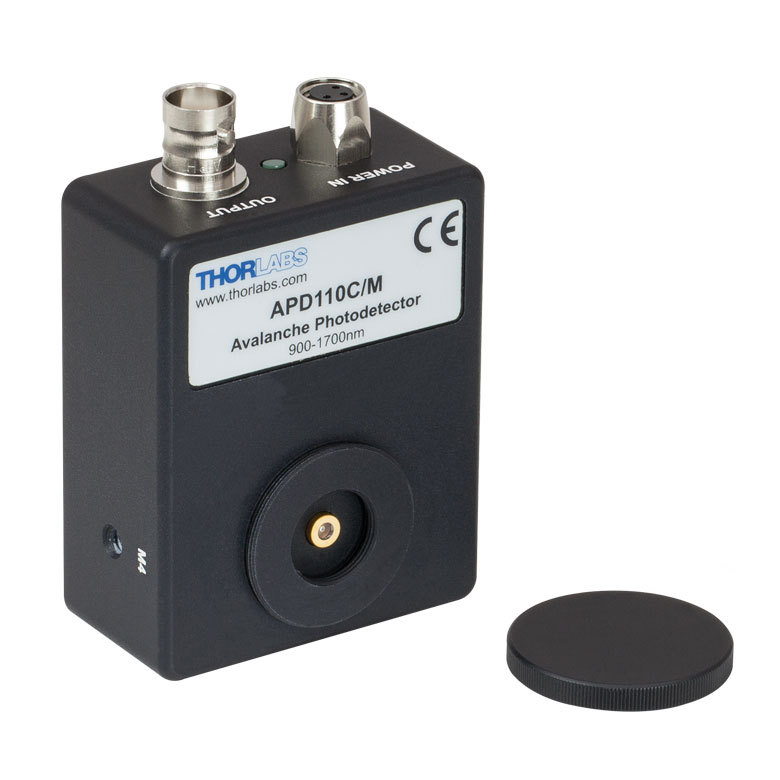

InGaAs-детектор на лавинном фотодиоде APD110C/M — законченный приёмник излучения с лавинным фотодиодом, малошумящим усилителем и блоком питания. Лавинный фотодиод обеспечивает внутреннее усиление фототока за счёт лавинного умножения носителей заряда, поэтому такой детектор существенно чувствительнее обычного PIN-фотодиода и подходит для регистрации очень слабых и быстрых оптических сигналов.
Материал чувствительного элемента — арсенид индия-галлия (InGaAs); рабочий спектральный диапазон — 900 - 1700 нм. Кремниевые лавинные фотодиоды используются в видимой и ближней инфракрасной области, InGaAs-приёмники — в ближнем ИК-диапазоне, включая телекоммуникационные окна 1310 и 1550 нм. Усиление зафиксировано, что упрощает эксплуатацию и делает детектор готовым к работе «из коробки».
Детектор поставляется в корпусе с креплением на стержни Thorlabs (резьба 8-32 или M4 в зависимости от исполнения) и стандартной резьбой для установки линз, светофильтров и тубусов, что облегчает подключение в оптическую схему. Питание осуществляется от входящего в комплект блока, а сигнал выводится на BNC-разъём для подключения осциллографа или системы сбора данных.
При работе с лавинными фотодиодами важно не допускать перегрузки: при попадании излучения повышенной мощности приёмник может выйти из строя, поэтому используйте нейтральные фильтры и контролируйте мощность на входе. Также следует минимизировать фоновую засветку и наводки на кабель.
Изделие выпускается компанией Thorlabs, основанной в 1989 году: производитель известен широким каталогом компонентов для фотоники — от стержней, держателей и оптических плит до лазерных диодов, фотодетекторов и камер. Совместимость деталей внутри каталога, единые стандарты резьбы и подробная техническая документация делают продукцию удобной для длительной эксплуатации и модернизации установок.
Позиция APD110C/M поставляется под брендом Thorlabs; при подготовке заказа полезно уточнить актуальную комплектацию, наличие метрического или дюймового исполнения и возможность приобретения сопутствующих аксессуаров. Так вы сможете собрать законченное решение и избежать простоев при монтаже.
Характеристики
- Артикул: APD110C/M
- Производитель: Thorlabs
- Тип изделия: Детектор на лавинном фотодиоде (InGaAs)
- Источник питания
- Рабочий диапазон: 900 - 1700 нм
- Крепления M4
- Тип детектора: лавинный фотодиод со встроенным усилителем
- Материал фотодиода: арсенид индия-галлия (InGaAs)
Отрасли применения
- Лидарные и дальномерные системы: регистрация слабых отражённых импульсов.
- Телекоммуникации: приём слабых оптических сигналов, тестирование волоконных линий.
- Спектроскопия и флуоресценция: измерение слабых световых потоков и быстрых процессов.
- Квантовая оптика и метрология: счёт слабых фотонных потоков, интерферометрия.
- Медицинская и биофотоника: детектирование слабой флуоресценции и рассеянного света.
