B3060FX - Оптическая плита, размеры: 30" x 60" x 2.28", отверстия: 1/4"-20, Thorlabs

Описание

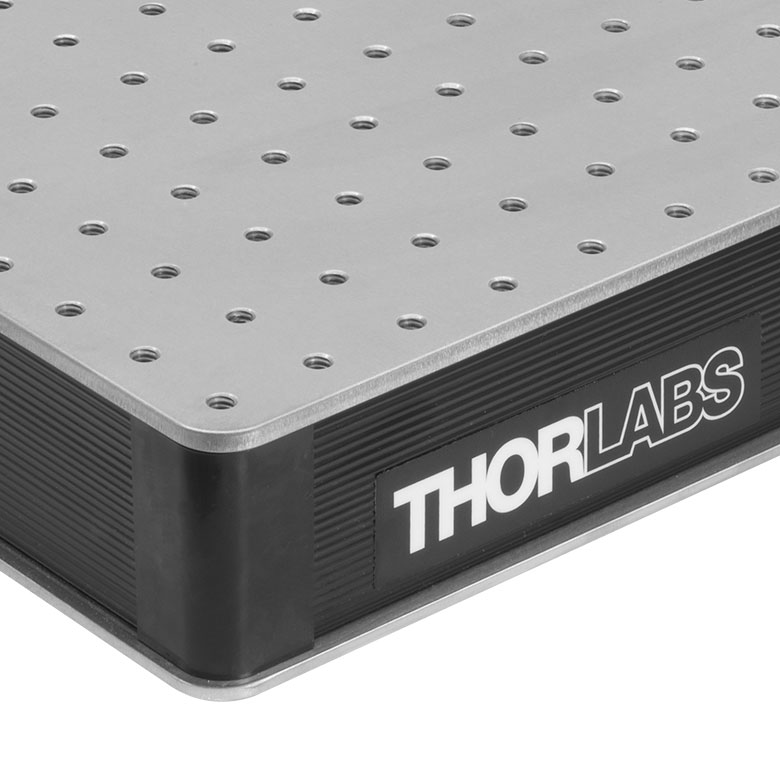

Оптическая плита B3060FX — жёсткое основание для сборки оптических установок, размеры плиты: 30" x 60" x 2.28". Плита имеет многослойную конструкцию: две жёсткие пластины из нержавеющей стали и лёгкий сотовый сердечник между ними. Такая «сэндвич»-схема обеспечивает высокую изгибную жёсткость при небольшом весе и гасит колебания, передающиеся от здания, приборов и воздуха.

Плита выполнена в исполнении с собственным (внутренним) демпфированием: конструкция гасит колебания без дополнительных демпфирующих элементов и сочетает малую массу с высокой жёсткостью при умеренной стоимости.

Крепёжные отверстия на плите: 1/4"-20, с шагом 1" (25.4 мм) (по стандарту оптических столов). Сетка отверстий позволяет быстро устанавливать держатели, стержни, зеркала, детекторы и лазеры в нужных точках и перестраивать схему без сверления и специального инструмента. Поверхность плиты шлифуется, что даёт высокую плоскостность; обработанные торцы и боковые поверхности защищены от коррозии.

Плиту используют как компактный оптический стол на лабораторной столешнице, как площадку для отдельного модуля установки или как основание для интерферометра и стенда. Крупные модели устанавливают на виброопоры, обеспечивая дополнительную изоляцию от вибраций пола. При работе с тяжёлыми плитами соблюдайте технику безопасности, применяйте ручки для подъёма и подъёмное оборудование.

Thorlabs (США, Ньютон, штат Нью-Джерси, основана в 1989 году) — производитель, объединяющий в одном каталоге оптику, оптомеханику, электронику управления и готовые приборы. Такая широта ассортимента позволяет заказчику собрать всю установку у одного поставщика и избежать проблем совместимости, а единая система артикулов упрощает закупки и повторные заказы.

Перед заказом рекомендуется сверить актуальные технические данные, комплектацию и совместимость с уже имеющимся оборудованием по документации производителя, поскольку отдельные параметры изделий Thorlabs могут уточняться от ревизии к ревизии. Артикул B3060FX позволяет однозначно идентифицировать позицию в каталоге и при обращении в техническую поддержку.

Характеристики

• Артикул: B3060FX
• Производитель: Thorlabs
• Тип изделия: Оптическая плита
• Размеры: 30" x 60" x 2.28"
• Отверстия: 1/4"-20
• Конструкция: сэндвич из нержавеющей стали с сотовым сердечником
• Шаг отверстий: 1" (25.4 мм)

Отрасли применения

• Оптические и лазерные лаборатории: рабочие столы и модули для сборки установок.
• Интерферометрия и метрология: стабильные основания для прецизионных измерений.
• Микроскопия: основа для самодельных и модульных микроскопов.
• Квантовая оптика и спектроскопия: стенды с высокой механической стабильностью.
• Промышленные испытательные стенды: платформы для контроля оптических приборов.
• Образование: учебные оптические практикумы.
