B60150N - Оптическая плита Nexus, размеры: 600 мм x 1500 мм x 110 мм, отверстия: M6 x 1.0 с нейлоновыми вставками, Thorlabs

Описание

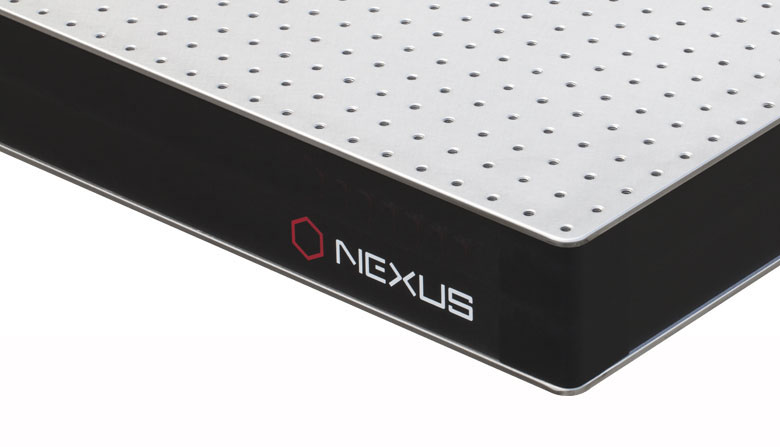

Оптическая плита B60150N — жёсткое основание для сборки оптических установок, размеры плиты: 600 мм x 1500 мм x 110 мм. Плита имеет многослойную конструкцию: две жёсткие пластины из нержавеющей стали и лёгкий сотовый сердечник между ними. Такая «сэндвич»-схема обеспечивает высокую изгибную жёсткость при небольшом весе и гасит колебания, передающиеся от здания, приборов и воздуха.

Плита серии Nexus отличается оптимизированным демпфированием: специальные демпфирующие элементы внутри плиты быстро подавляют резонансы и сокращают время затухания колебаний после механического воздействия. Нейлоновые вставки в отверстиях смягчают контакт винтов с плитой, дополнительно демпфируют колебания и предотвращают образование металлической стружки в резьбе.

Крепёжные отверстия на плите: M6 x 1.0, с шагом 25 мм (по стандарту оптических столов). Сетка отверстий позволяет быстро устанавливать держатели, стержни, зеркала, детекторы и лазеры в нужных точках и перестраивать схему без сверления и специального инструмента. Поверхность плиты шлифуется, что даёт высокую плоскостность; обработанные торцы и боковые поверхности защищены от коррозии.

Плиту используют как компактный оптический стол на лабораторной столешнице, как площадку для отдельного модуля установки или как основание для интерферометра и стенда. Крупные модели устанавливают на виброопоры, обеспечивая дополнительную изоляцию от вибраций пола. При работе с тяжёлыми плитами соблюдайте технику безопасности, применяйте ручки для подъёма и подъёмное оборудование.

Производитель — Thorlabs, один из ведущих мировых разработчиков и изготовителей компонентов для фотоники, лазерной техники и оптического приборостроения (компания основана в 1989 году, головной офис — Ньютон, штат Нью-Джерси, США). Единая система крепёжных стандартов и обширный каталог совместимых изделий позволяют собирать как простые учебные схемы, так и сложные исследовательские комплексы.

При подборе изделия с артикулом B60150N учитывайте условия эксплуатации — рабочий диапазон длин волн, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы. Актуальные чертежи и таблицы параметров публикуются производителем в документации на изделие.

Характеристики

• Артикул: B60150N
• Производитель: Thorlabs
• Тип изделия: Оптическая плита Nexus
• Размеры: 600 мм x 1500 мм x 110 мм
• Отверстия: M6 x 1.0 с нейлоновыми вставками
• Конструкция: сэндвич из нержавеющей стали с сотовым сердечником
• Шаг отверстий: 25 мм

Отрасли применения

• Оптические и лазерные лаборатории: рабочие столы и модули для сборки установок.
• Интерферометрия и метрология: стабильные основания для прецизионных измерений.
• Микроскопия: основа для самодельных и модульных микроскопов.
• Квантовая оптика и спектроскопия: стенды с высокой механической стабильностью.
• Промышленные испытательные стенды: платформы для контроля оптических приборов.
• Образование: учебные оптические практикумы.
