B1218T - Оптическая плита Nexus, размеры: 12" x 18" x 2.4", отверстия: 1/4"-20 с нейлоновыми вставками, Thorlabs

Описание

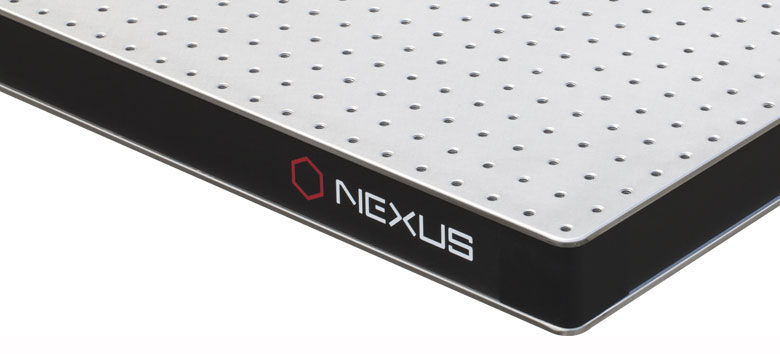

Оптическая плита Nexus B1218T представляет собой высококачественную лабораторную платформу для построения оптических и лазерных установок, где требуется жёсткое, хорошо демпфированное основание с сеткой резьбовых отверстий стандартного шага. Благодаря габаритам 12" x 18" x 2.4" плита подходит для компактных стендов, учебных и исследовательских установок, а также для модульных систем, где важна экономия пространства при сохранении стабильности. Симметричная конструкция с верхней и нижней стальными обшивками и стальным сотовым сердечником обеспечивает высокую жёсткость при сравнительно небольшом весе, а оптимизированное внутреннее демпфирование снижает влияние вибраций и акустических колебаний на оптическую схему.

На рабочей поверхности реализована стандартная сетка резьбовых отверстий 1/4"-20 с шагом 1" и отступом 0.5" от края, что обеспечивает совместимость с широким спектром оптомеханики Thorlabs и других производителей. Отверстия герметизированы, что предотвращает попадание загрязнений и влаги в сотовую структуру и делает плиту пригодной для длительной эксплуатации в лабораторных условиях. Матовая обработка поверхности уменьшает паразитные отражения и бликовые эффекты, что особенно важно при работе с лазерными источниками и чувствительными детекторами. Плита может устанавливаться как на опорные рамы и виброизолирующие опоры Nexus, так и на другие подходящие стойки, образуя базу для более крупных оптических столов или автономных рабочих мест.

Характеристики

Ключевыми характеристиками оптической плиты B1218T являются габаритные размеры 12" x 18" x 2.4" (ширина x длина x толщина), симметричная стальная конструкция с верхней и нижней пластинами толщиной около 5 мм и высокоплотным стальным сотовым сердечником. Сетка резьбовых отверстий выполнена по стандарту 1/4"-20 с шагом 1" (25 мм) и отступом 0.5" (12.5 мм) от края, что позволяет легко позиционировать держатели, рейки, линейные направляющие и другие элементы оптомеханики. Поверхностная плоскостность верхнего листа составляет порядка ±0.1 мм на площади 600 x 600 мм, что достаточно для большинства научных и инженерных задач. Сама плита имеет массу порядка 36 фунтов, что обеспечивает устойчивость, но при этом позволяет перемещать её одним человеком при необходимости реорганизации стенда.

Внутренняя конструкция Nexus оптимизирована для широкополосного демпфирования механических колебаний, что помогает подавлять резонансы и вибрации от пола и окружающего оборудования. Боковые панели выполнены в виде жёсткого стального короба, а боковая отделка имеет матовое чёрное покрытие с небольшим утоплением относительно рабочей поверхности. Рабочая верхняя поверхность имеет матовую обработку, снижающую паразитные отражения. Плита совместима с опорными рамами, виброизолирующими стойками и другими компонентами серии Nexus, что позволяет формировать единую систему столов и платформ различного размера. Стандарт резьбы 1/4"-20 означает полную совместимость с наиболее распространёнными лабораторными крепежными элементами.

Отрасли применения

Оптические плиты Nexus, такие как B1218T, используются в научных лабораториях, исследовательских центрах и промышленных измерительных комплексах в качестве базы для лазерных, спектроскопических, интерферометрических и визуализационных установок. Компактные габариты этой модели делают её удобной для настольных систем, учебных стендов и задач прототипирования, когда необходимо быстро перестраивать конфигурацию оптических элементов. Благодаря герметизированным отверстиям и демпфированной конструкции плита подходит для прецизионных измерений, стабилизации оптических резонаторов, установки микроскопических и фотонных компонентов. Она также может служить модульным элементом более крупной оптической инфраструктуры, когда требуется добавить дополнительную рабочую поверхность к основному столу.

В университетских лабораториях B1218T применяется для курсов по лазерной физике, оптике и фотонике, где студенты собирают экспериментальные установки на стандартной сетке отверстий. В промышленности и R&D подразделениях плита используется при разработке и тестировании оптоэлектронных модулей, датчиков, систем связи и метрологии. Наличие стандартного резьбового поля делает её подходящей для интеграции коммерчески доступных оптических держателей, направляющих и блоков позиционирования. Таким образом, B1218T является универсальной базовой платформой для построения устойчивых, повторяемых и легко модифицируемых оптических стендов в самых разных областях фотоники и оптоэлектроники.
