B4560A - Оптическая плита Nexus, размеры: 450 мм x 600 мм x 60 мм, отверстия: M6 x 1.0, Thorlabs

Описание

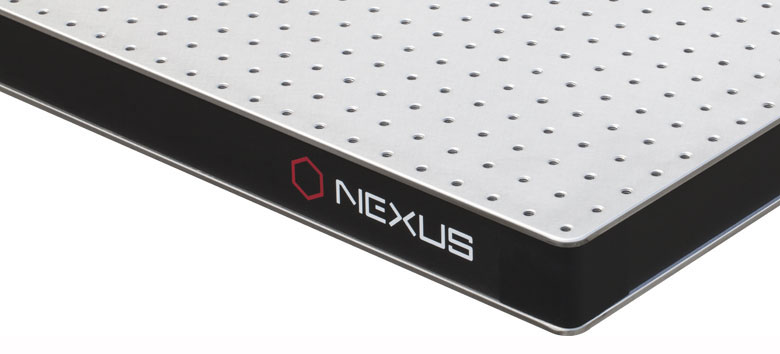

Оптическая плита B4560A — жёсткое основание для сборки оптических установок, размеры плиты: 450 мм x 600 мм x 60 мм. Плита имеет многослойную конструкцию: две жёсткие пластины из нержавеющей стали и лёгкий сотовый сердечник между ними. Такая «сэндвич»-схема обеспечивает высокую изгибную жёсткость при небольшом весе и гасит колебания, передающиеся от здания, приборов и воздуха.

Плита серии Nexus отличается оптимизированным демпфированием: специальные демпфирующие элементы внутри плиты быстро подавляют резонансы и сокращают время затухания колебаний после механического воздействия.

Крепёжные отверстия на плите: M6 x 1.0, с шагом 25 мм (по стандарту оптических столов). Сетка отверстий позволяет быстро устанавливать держатели, стержни, зеркала, детекторы и лазеры в нужных точках и перестраивать схему без сверления и специального инструмента. Поверхность плиты шлифуется, что даёт высокую плоскостность; обработанные торцы и боковые поверхности защищены от коррозии.

Плиту используют как компактный оптический стол на лабораторной столешнице, как площадку для отдельного модуля установки или как основание для интерферометра и стенда. Крупные модели устанавливают на виброопоры, обеспечивая дополнительную изоляцию от вибраций пола. При работе с тяжёлыми плитами соблюдайте технику безопасности, применяйте ручки для подъёма и подъёмное оборудование.

Thorlabs (США, Ньютон, штат Нью-Джерси, основана в 1989 году) — производитель, объединяющий в одном каталоге оптику, оптомеханику, электронику управления и готовые приборы. Такая широта ассортимента позволяет заказчику собрать всю установку у одного поставщика и избежать проблем совместимости, а единая система артикулов упрощает закупки и повторные заказы.

Позиция B4560A поставляется под брендом Thorlabs; при подготовке заказа полезно уточнить актуальную комплектацию, наличие метрического или дюймового исполнения и возможность приобретения сопутствующих аксессуаров. Так вы сможете собрать законченное решение и избежать простоев при монтаже.

Характеристики

• Артикул: B4560A
• Производитель: Thorlabs
• Тип изделия: Оптическая плита Nexus
• Размеры: 450 мм x 600 мм x 60 мм
• Отверстия: M6 x 1.0
• Конструкция: сэндвич из нержавеющей стали с сотовым сердечником
• Шаг отверстий: 25 мм

Отрасли применения

• Оптические и лазерные лаборатории: рабочие столы и модули для сборки установок.
• Интерферометрия и метрология: стабильные основания для прецизионных измерений.
• Микроскопия: основа для самодельных и модульных микроскопов.
• Квантовая оптика и спектроскопия: стенды с высокой механической стабильностью.
• Промышленные испытательные стенды: платформы для контроля оптических приборов.
• Образование: учебные оптические практикумы.
